Диапроектор «Экран»

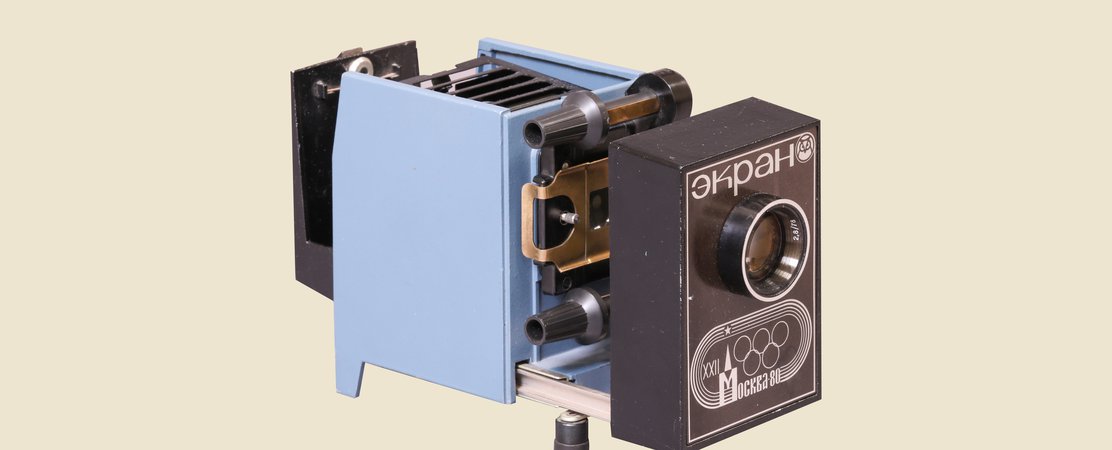

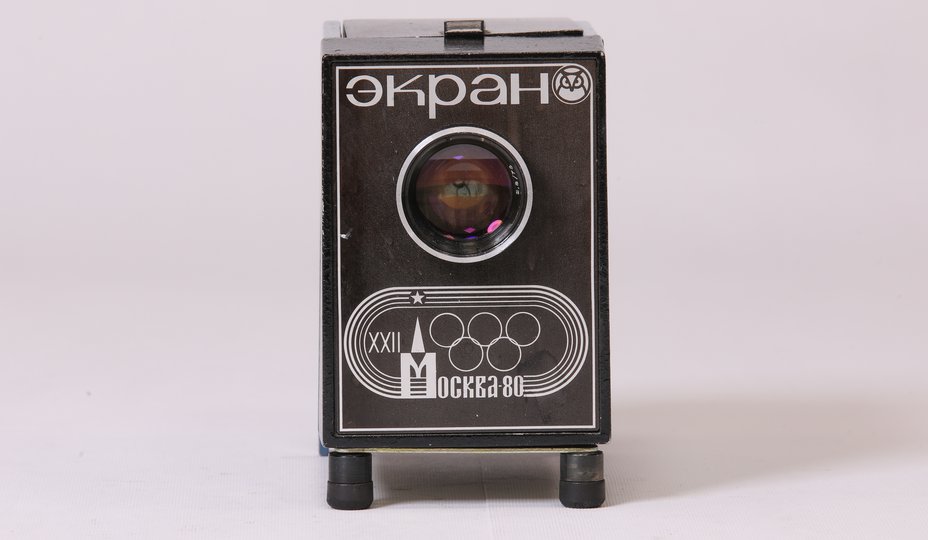

Проектор «Экран» выпускался Уральским центром «Оптика», г. Свердловск (сейчас — г. Екатеринбург) и предназначался для просмотра слайдов, диафильмов и фотоплёнки. Источником света служила стоваттная проекционная лампа К220−100 со световым потоком 100 лм. Помимо нее в оптическую систему проектора входили рефлектор, конденсор с теплофильтром, предохраняющим пленку от чрезмерного нагрева лампой, и трехлинзовый проекционный объектив типа «триплет» 2,8/78. Благодаря такой конструкции оптической системы, при проекции получалось очень яркое и четкое по всей поверхности изображение.

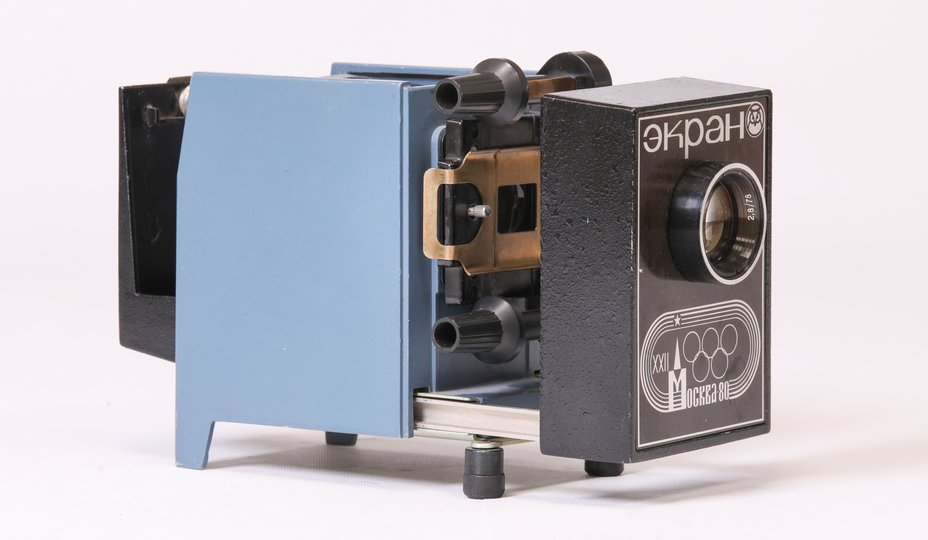

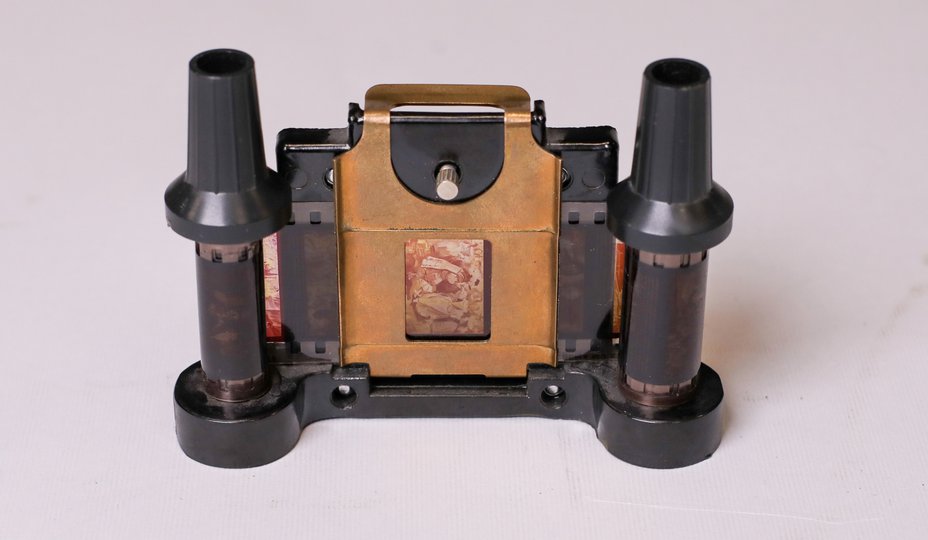

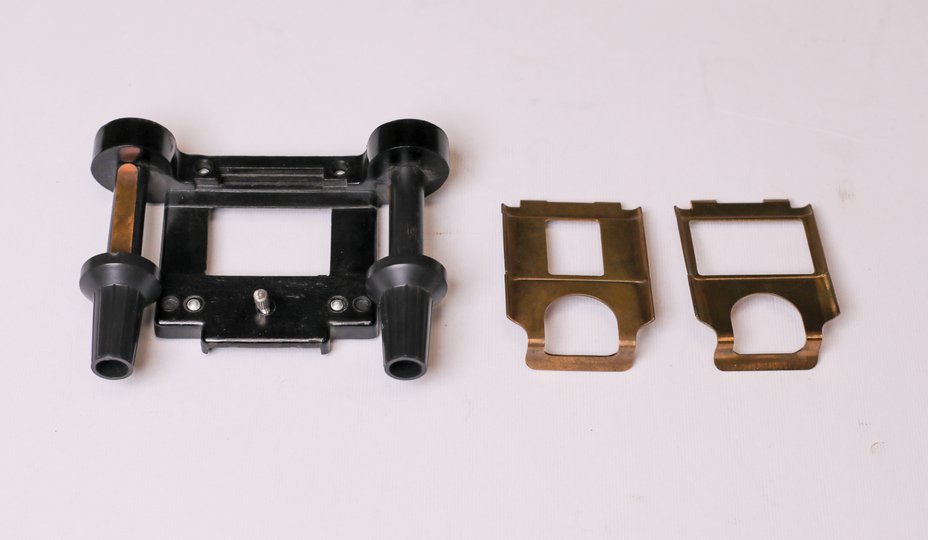

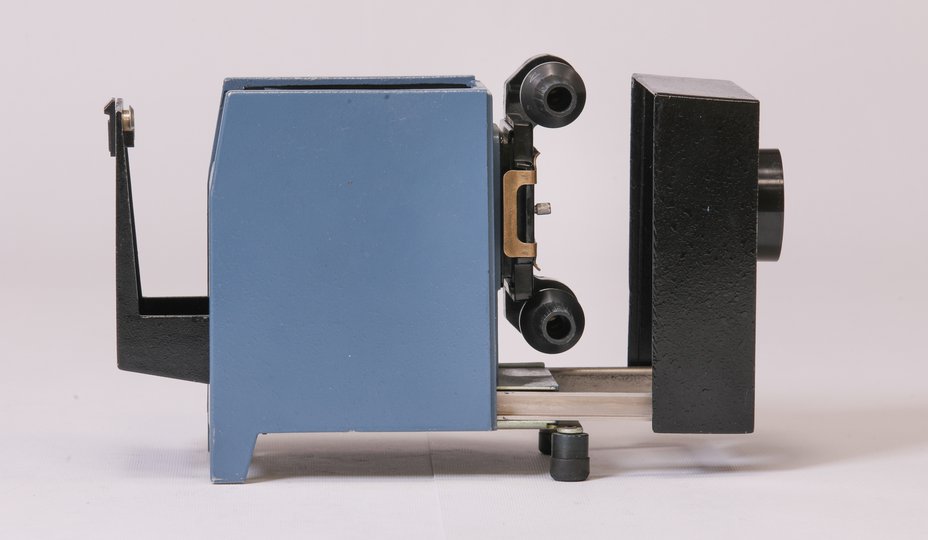

Фильмовый канал со сменными прижимными рамками: слева — с рамером кадра 18×24 мм для диафильмов, справа — с размером кадра 24×36 мм для стандартной 35-мм фотопленки
Оптические элементы:
конденсор (А-большая линза без рамки выпуклостью назад, Б-тепловой фильтр),
В-большая линза выпуклостью вперед,
Г-маленькая линза выпуклостью вперед,
Д-патрон проекционной лампы,
Е- рефлектор фото с обозначениями

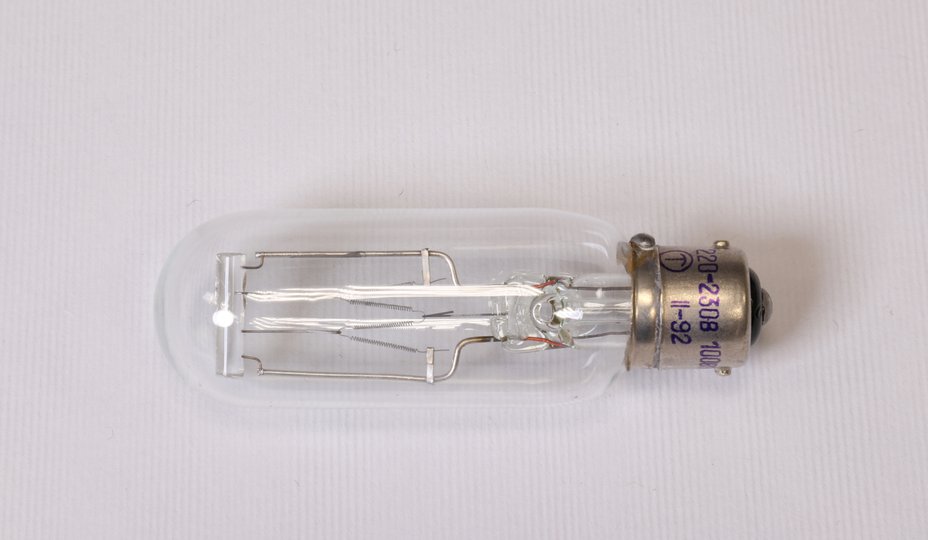

Проекционная лампа К220−100 для киноаппаратуры (К 220−230–100, 220 вольт 100 Ватт) используются и в других моделях советских фильмоскопов и диапроекторов.: «Спутник», «Спутник-2», «Этюд», Свет «ДМ-2», «ДМ-3», «ДМ-4», «Экран-6»
Для изменения угла наклона
аппарата, его передние резиновые
ножки сделаны регулируемыми.
Предусмотрено также стандартное
гнездо в нижней стенке аппарата
для установки его на фотоштатив.
- мощность лампы
- 100 ватт
- размер кадра
- 18×24 мм, 24х36 мм
Максимальный размер получаемого на экране
изображения составлял 190 см по диагонали.
При необходимости проектор довольно

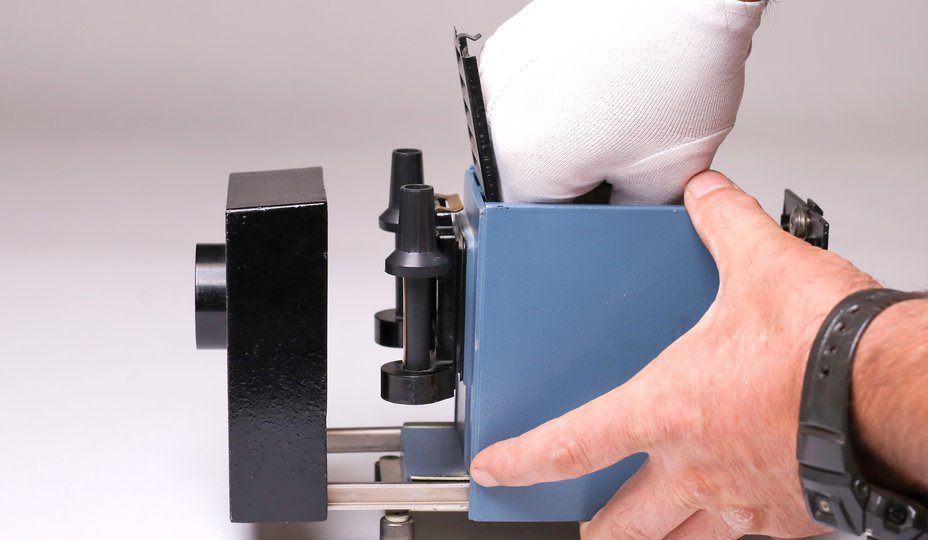

просто разбирается. Для очистки от пыли
линз конденсора они легко извлекаются сверху.
Важно обратить внимание на то, в какой
последовательности расположены линзы
конденсора, и при обратной сборке строго
придерживаться ее.

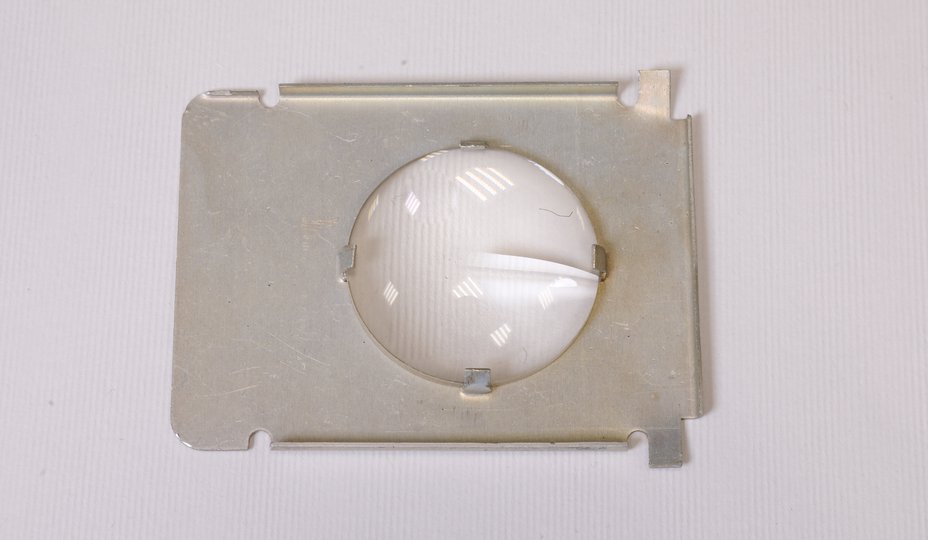

Расположение линз:

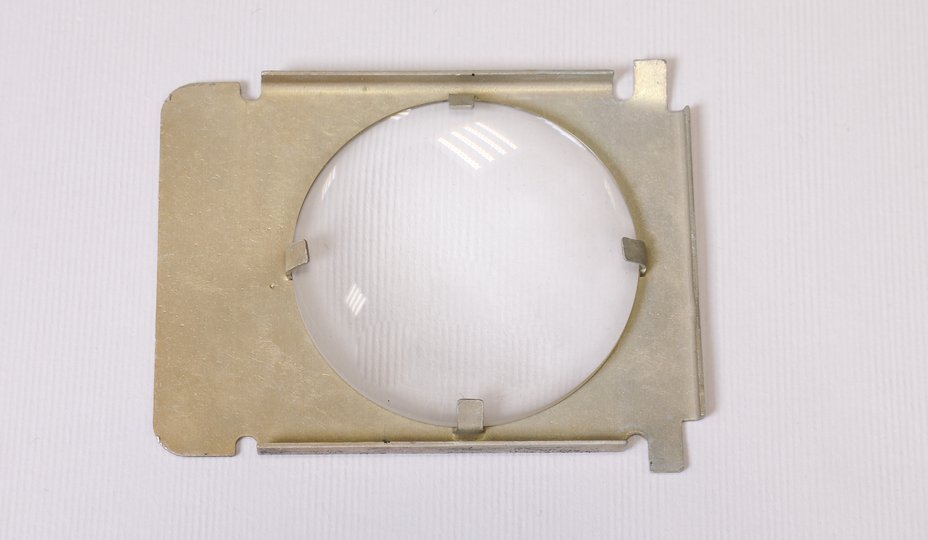

- большая линза без рамки выпуклостью назад
- теплофильтр (плоское стекло)
- большая линза выпуклостью вперед
- маленькая линза выпуклостью вперед

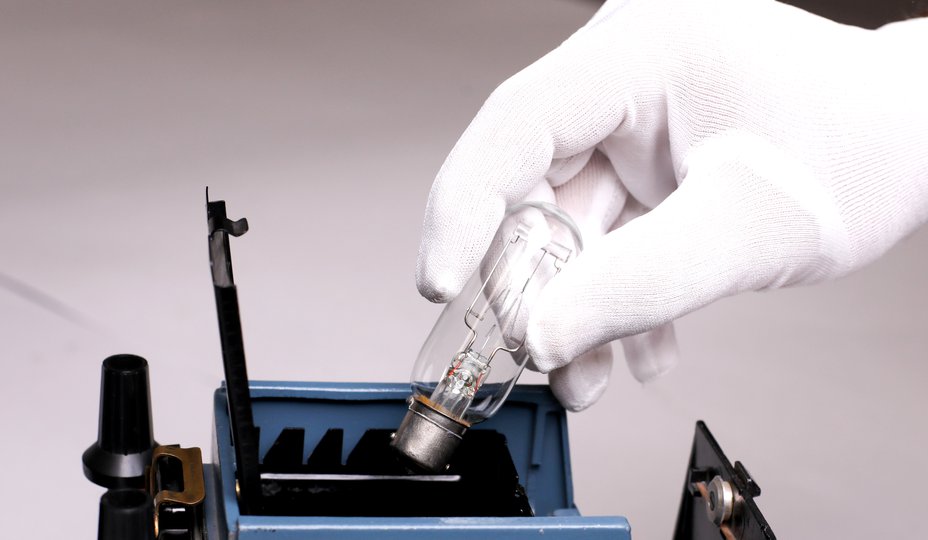

Положение лампы в аппарате почти не регулируется, при замене она сама встает в правильное положение. Замену лампы в проекторе нужно производить в перчатках, чтобы не испачкать лампу. Грязь на лампе значительно сокращает срок ее службы и вызывает неприятный запах. Так как мощная лампа несмотря на конвекционное охлаждение, сильно нагревается при работе, пользоваться проектором детям без присмотра взрослых крайне нежелательно. Если же на работающий прибор положить горючие предметы, они могут воспламениться. В комплект поставки входил сам проектор, электрический шнур, передвижная рамка для слайдов в рамках 50×50мм, фильмовый канал с прижимной рамкой 18×24мм для диафильмов, прижимная рамка 24×36мм для фотопленки, стоваттная проекционная лампа К-220–100 (на 220В) или К −127–100 (на 127В)
Весил проектор 1200гр, розничная цена в конце 70-х гг составляла 25 ₽
