Диапроектор «Свет ДМ-4»
Диапроектор «Свет ДМ-4» выпускался на Московском производственном электромеханическом объединении «Экран» в 80−90е гг. Проектор предназначался для просмотра слайдов, диафильмов и фотоплёнки.

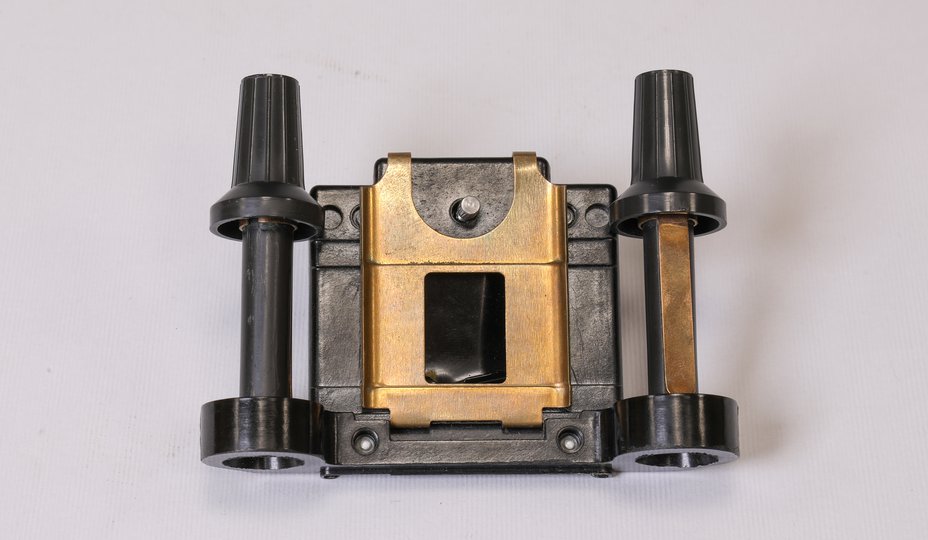

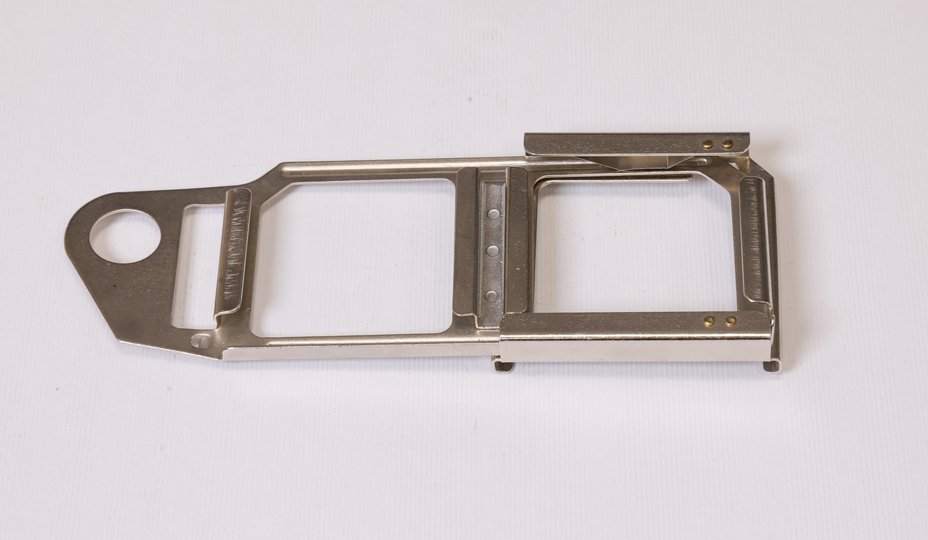

В комплект поставки входили передвижная рамка для слайдов в рамках 50×50 мм, фильмовый канал с прижимной рамкой 18×24 мм для диафильмов, прижимная рамка 24×36 мм для 35 мм фотопленки.

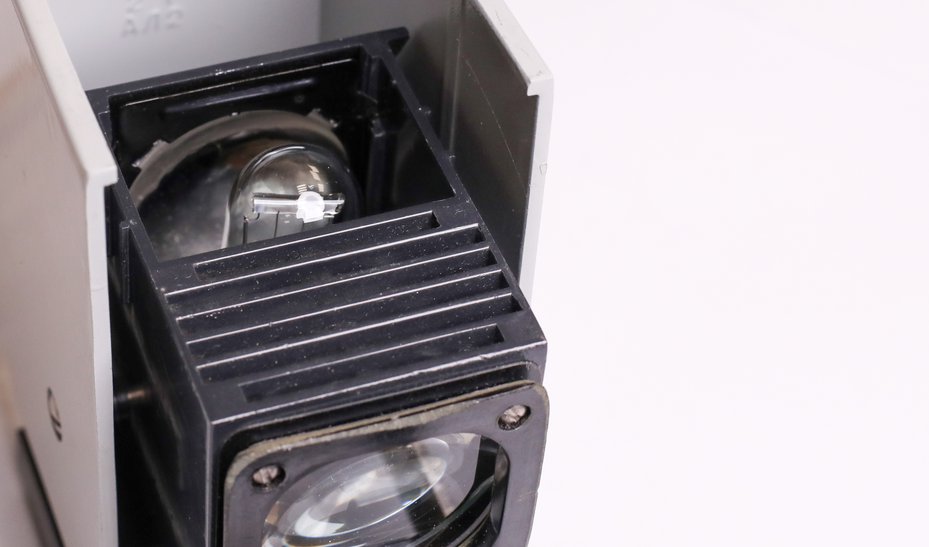

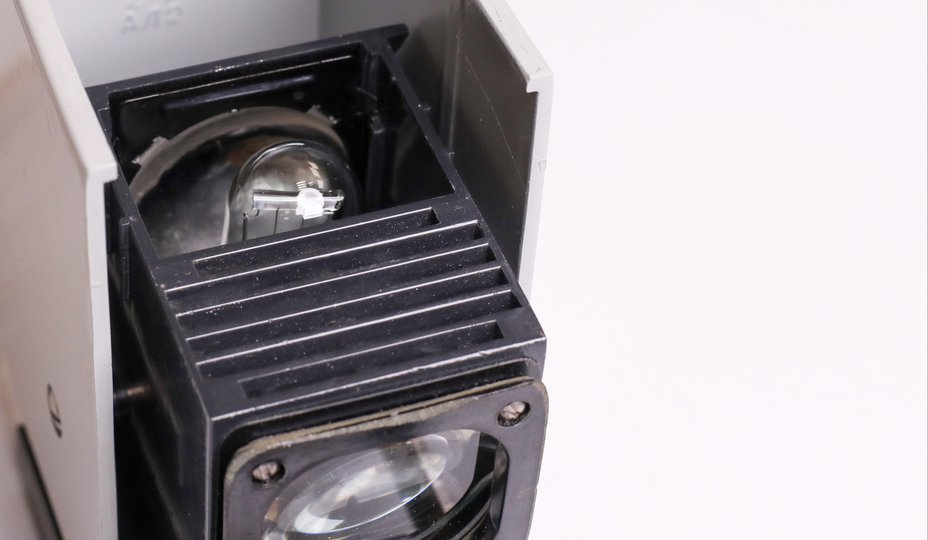

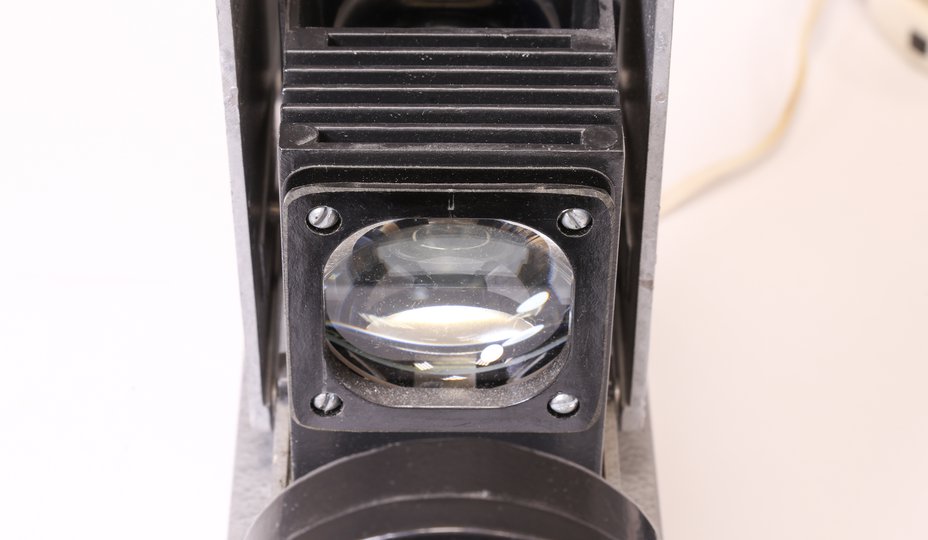

Помимо лампы (Б) в оптическую систему проектора входят: рефлектор (А), трехлинзовый конденсор (В) с теплофильтром, предохраняющим пленку от чрезмерного нагрева лампой, и трехлинзовый проекционный объектив (Г) типа «триплет» 2,8/78 с просветленными линзами.

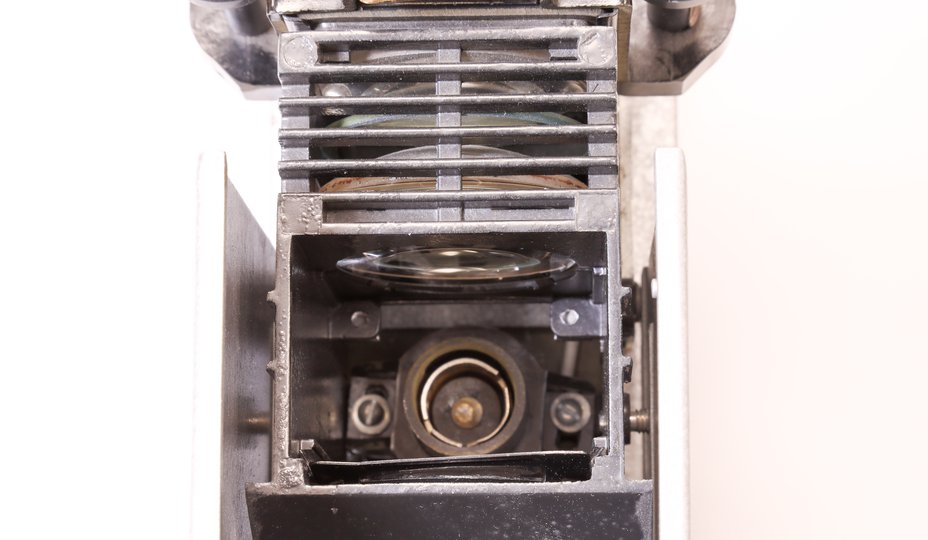

Источником света служила
стоваттная проекционная
лампа К220−100 со световым
потоком 100 лм.
- мощность лампы
- 100 ватт
- размер кадра
- 18×24 мм, 24х36 мм
Помимо нее в оптическую систему проектора
входили рефлектор, трехлинзовый конденсор
с теплофильтром, предохраняющим пленку от
чрезмерного нагрева лампой, и трехлинзовый
проекционный объектив типа «триплет» 2,8/78.
Благодаря такой конструкции оптической системы,
при проекции получалось очень яркое и четкое
по всей площади кадра изображение.

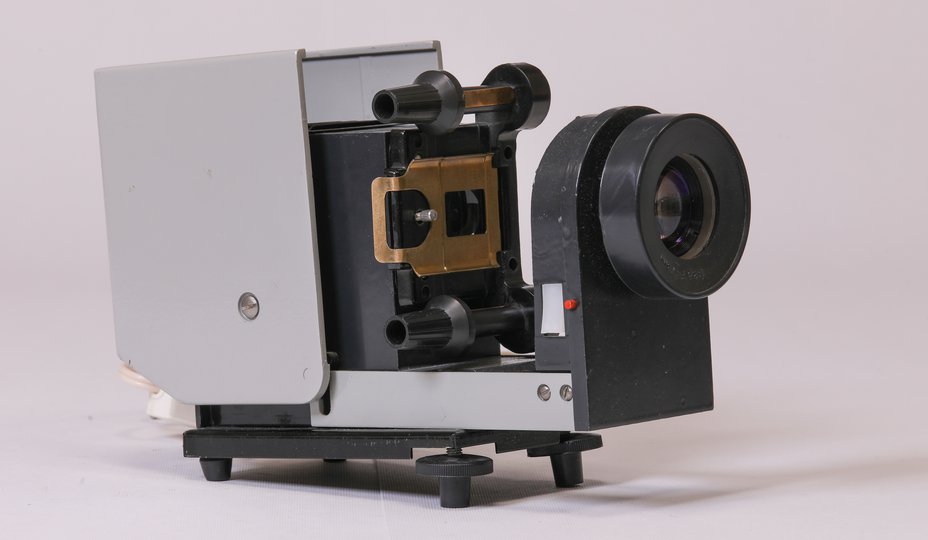

В нижней стенке аппарата имелось стандартное гнездо для фотоштатива, а рамка для 35 мм пленки фиксировалась на своем месте прижимным винтом, что позволяло использовать аппарат даже в качестве фотоувеличителя для печати фотографий большого размера. Для изменения угла наклона аппарата, его передние ножки сделаны регулируемыми. Максимальный размер получаемого на экране изображения составлял 190 сантиметров по диагонали, рабочее расстояние от проектора до экрана — от 1,5 до 3 метров.
Питание проектора осуществлялось от электросети 220в. Стоил диапроектор в советское время 35 ₽
