Фильмоскоп «ФМД-1»

1970-е – 1980г.

Новосибирский приборостроительный завод им. Ленина

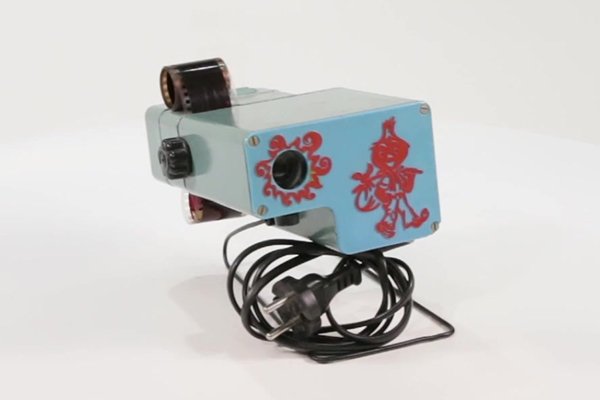

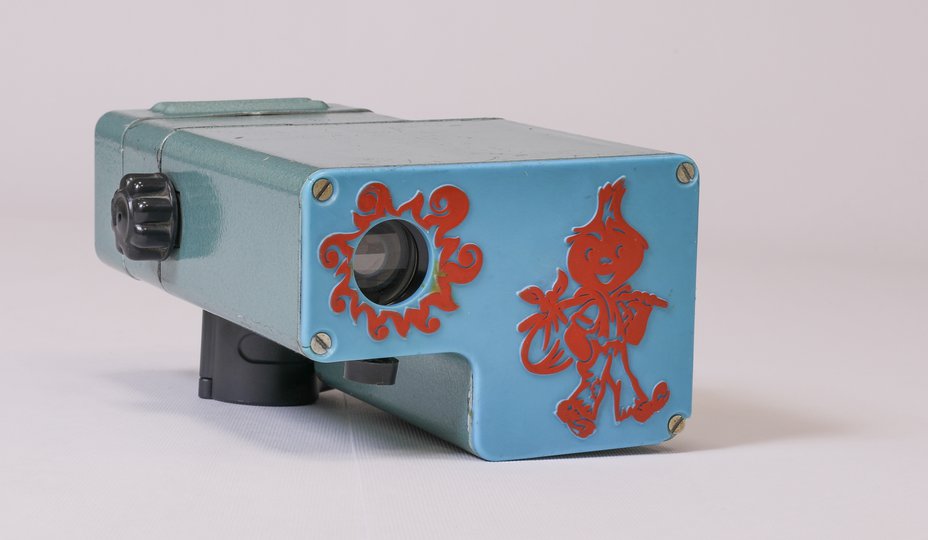

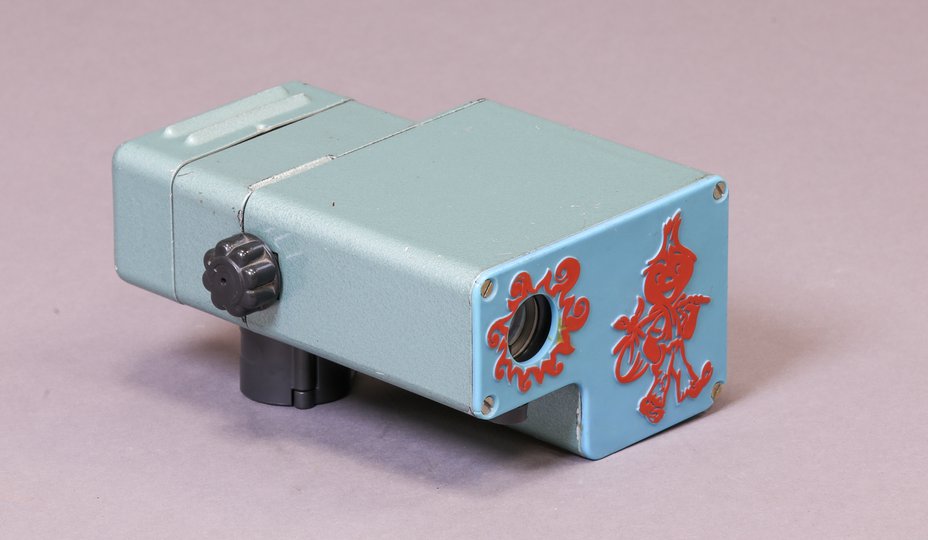

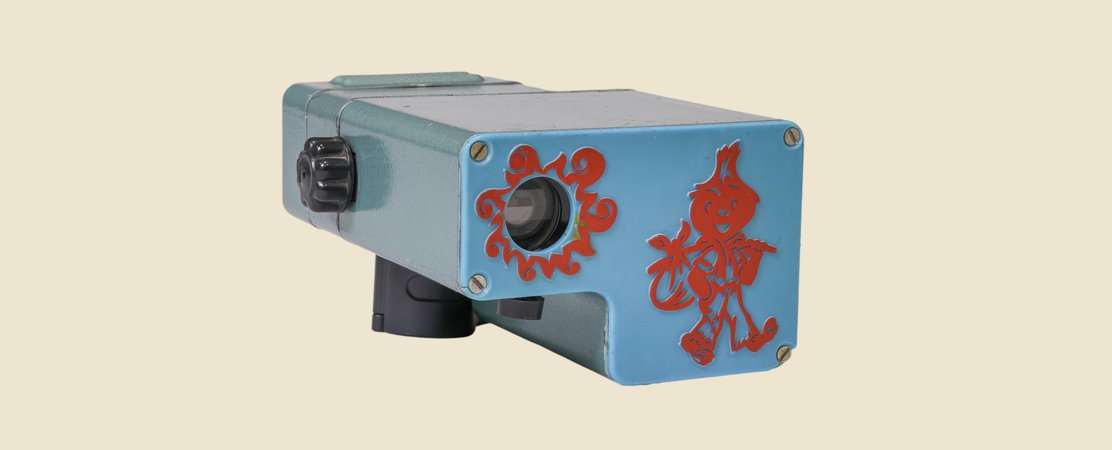

Фильмоскоп «ФМД-1» выпускался Новосибирским приборостроительным заводом им. Ленина в 70−80х гг. В народе фильмоскопы этой модели чаще называли по имени персонажей, нарисованных на передней панели — Чиполлино, Петрушка, крокодил Гена, Чебурашка, Золотая рыбка и др.
Фильмоскоп был предназначен для показа диафильмов на 35 мм пленке с размером кадра 18×24 мм.

Поскольку заправка пленки
происходила сверху, непосредственно
в прорезь корпуса, а сам аппарат
— небольших размеров и одновременно
в нем находится всего 2 кадра диафильма,
пленка меньше травмировалась
при просмотре и легко протягивалась
через аппарат даже руками.

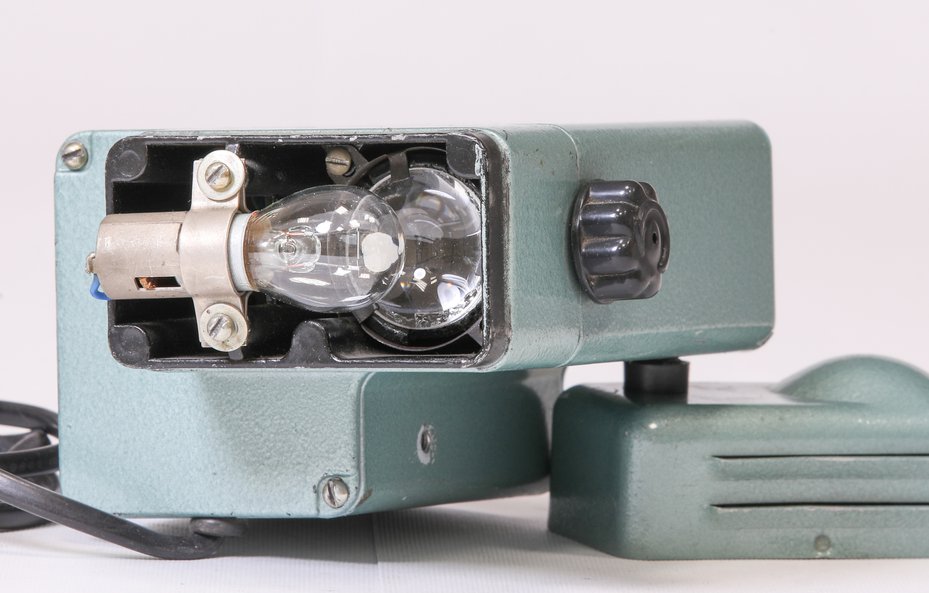

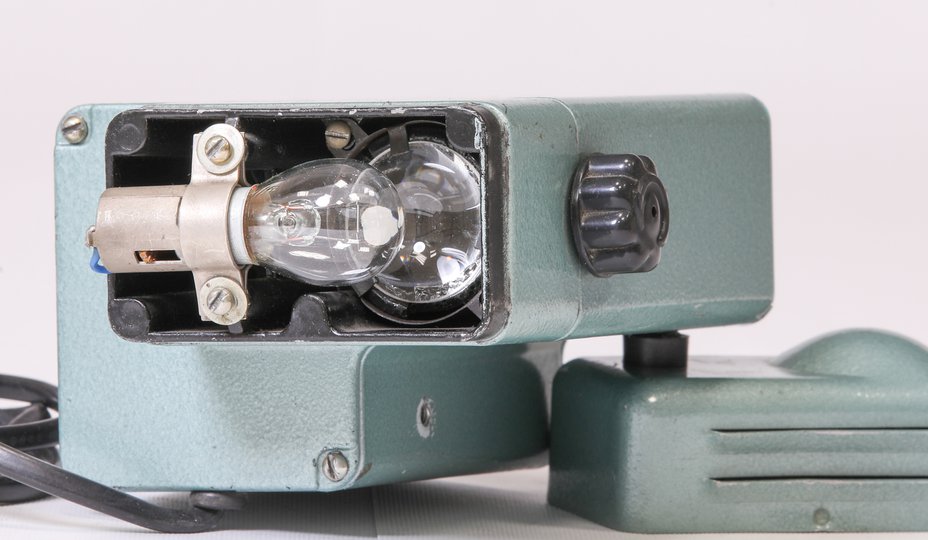

Оптическая система аппарата состояла
из лампы А6–21 (6 вольт, 21 ватт),
двухлинзового конденсора
и двухлинзового объектива.

Удачно подобранная оптика позволяла получить яркую и резкую по всей площади кадра картинку с максимальным размером по диагонали до 2 м., при расстоянии от аппарата до экрана в 5 м. Для того, чтобы получить более яркую картинку, оригинальную лампу можно заменить на кинопроекционную К6−30–1 (6 вольт, 30 ватт) с точечным телом накала, но при этом нужно помнить, что система охлаждения аппарата — конвекционная, и крышка отсека с лампой будет довольно сильно нагреваться. По этой же причине не следует проецировать диафильм на потолок — воздух в отсеке с лампой перестает нормально циркулировать и температура может повредить и пленку, и сам аппарат.
Работал фильмоскоп от электросети напряжением 220в через встроенный понижающий трансформатор с выходным напряжением 6,1в.
Розничная цена модели «ФМД-1» в 70-е — 80-е годы составляла 10 ₽.
