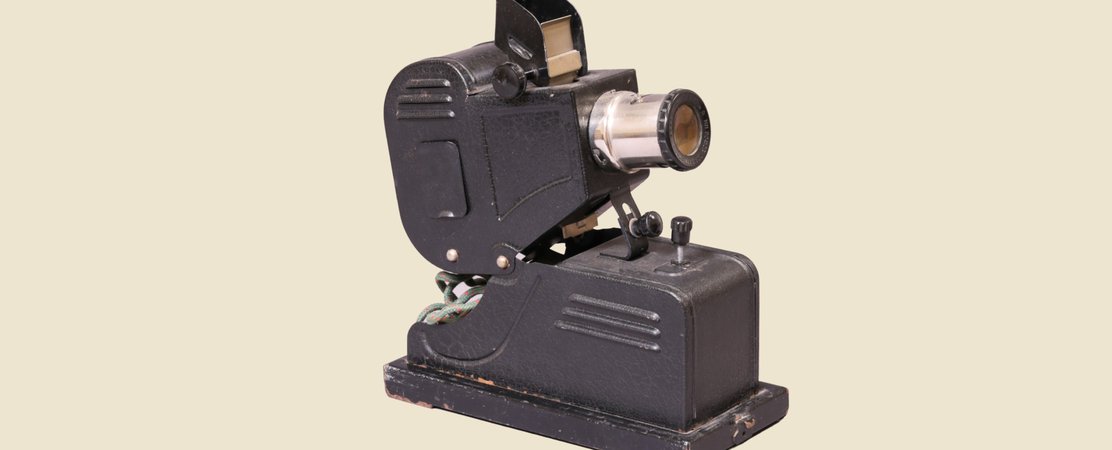

Фильмоскоп «ФГК-49»

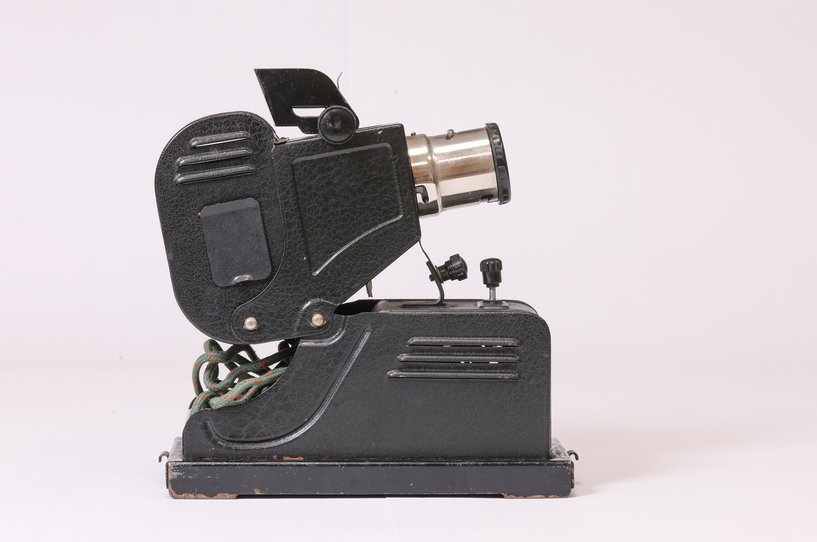

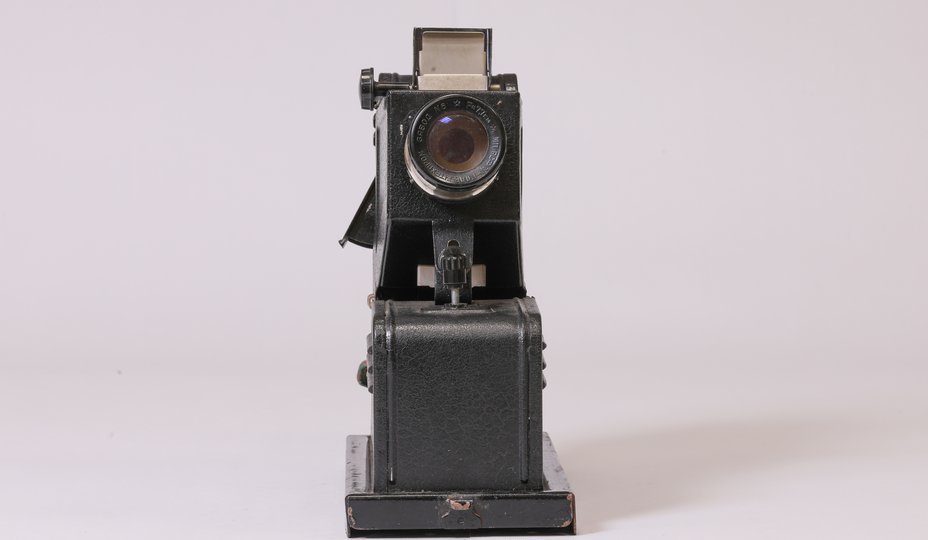

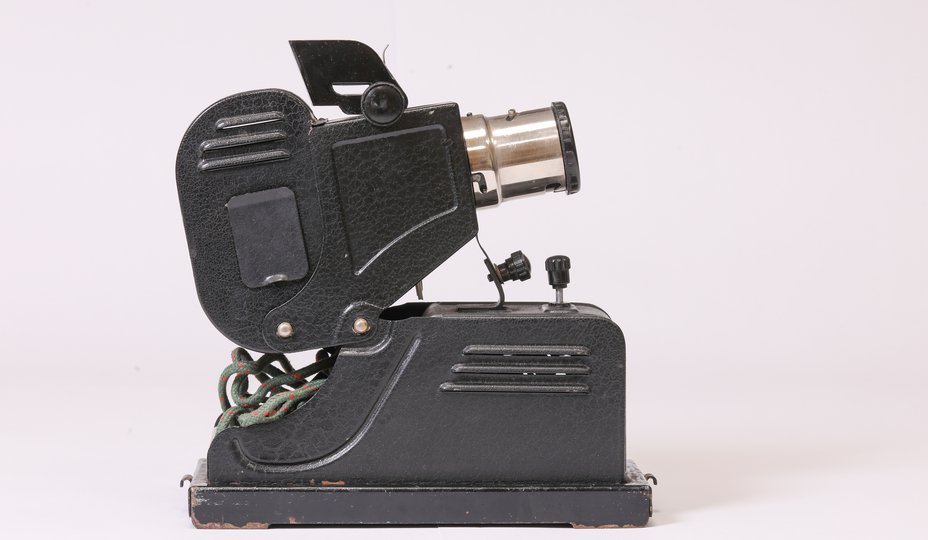

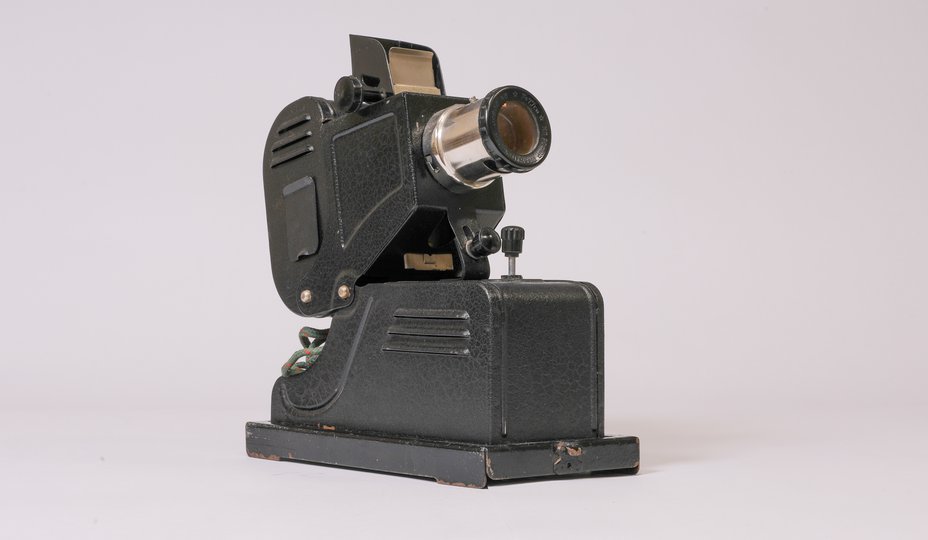

Фильмоскоп «ФГК-49» был сконструирован Г. В. Грюнбергом и Б. Н. Кандыриным, выпускался с 50-х до начала 60-х гг на Заводе №6 Школьного приборостроения (г. Загорск) и Фабрике №3 (г. Минск). Предназначался фильмоскоп для просмотра диафильмов на 35 мм кинопленке с размером кадра 18×24мм.

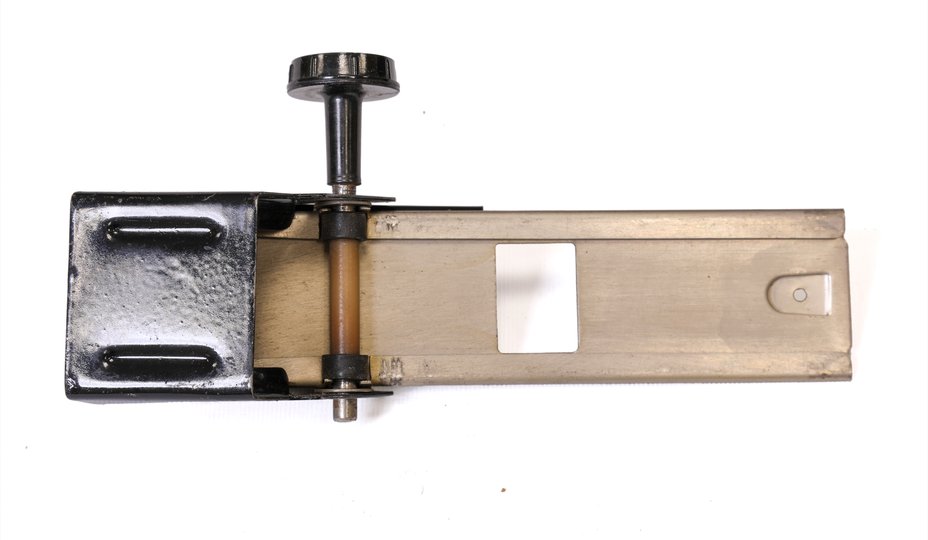

Рамка для протяжки диафильмов использовалась классическая, с резиновыми роликами.

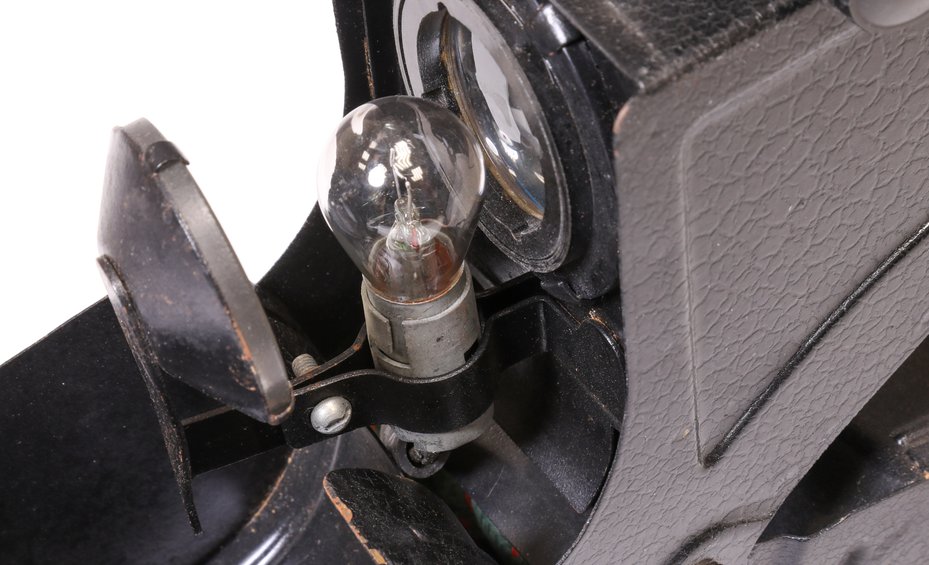

Источником света в аппаратах первых выпусков служила лампа СТОП Р-6 (6 вольт, 21 ватт, ~ 30 люмен), которую впоследствии заменила лампа А6–21 с аналогичными параметрами

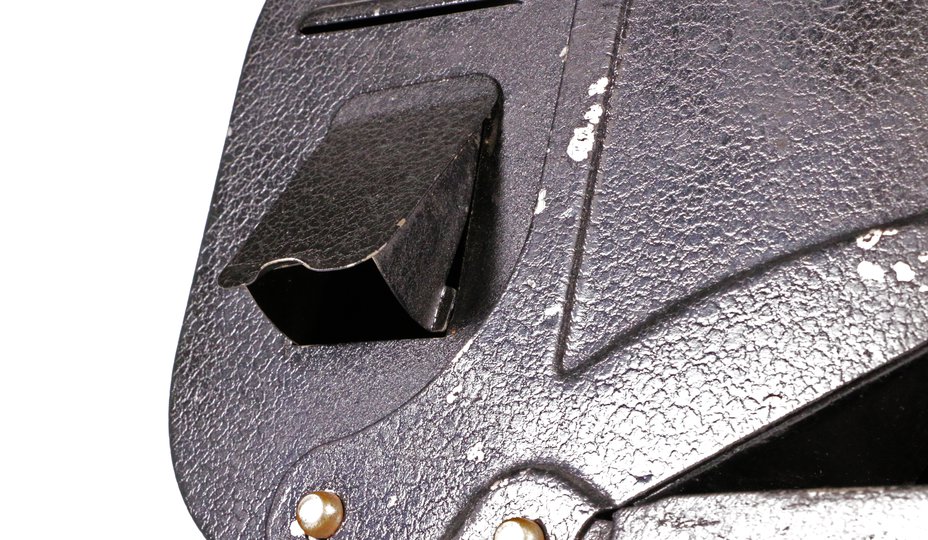

Для лучшего охлаждения лампы в «ФГК-49» предусмотрена оригинальная откидывающаяся дверца на боковой стенке аппарата.
Классическая, с резиновыми роликами, рамка для протяжки диафильмов на 35 мм кинопленке с размером кадра 18×24 мм.

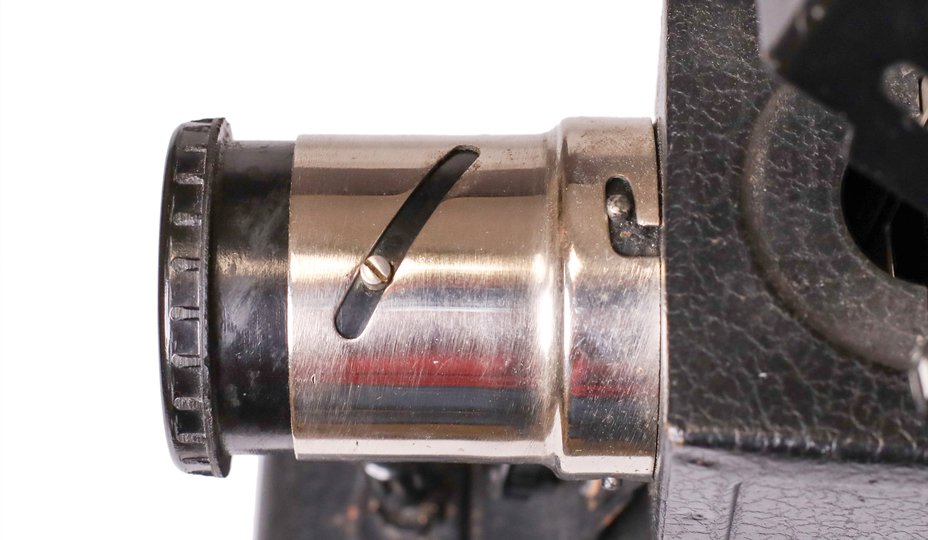

Двухлинзовый объектив типа «перископ» 1:3/77 мм. с характерным для объективов этого типа эффектом «кривизны поля» (недостаточной резкостью по краям кадра).

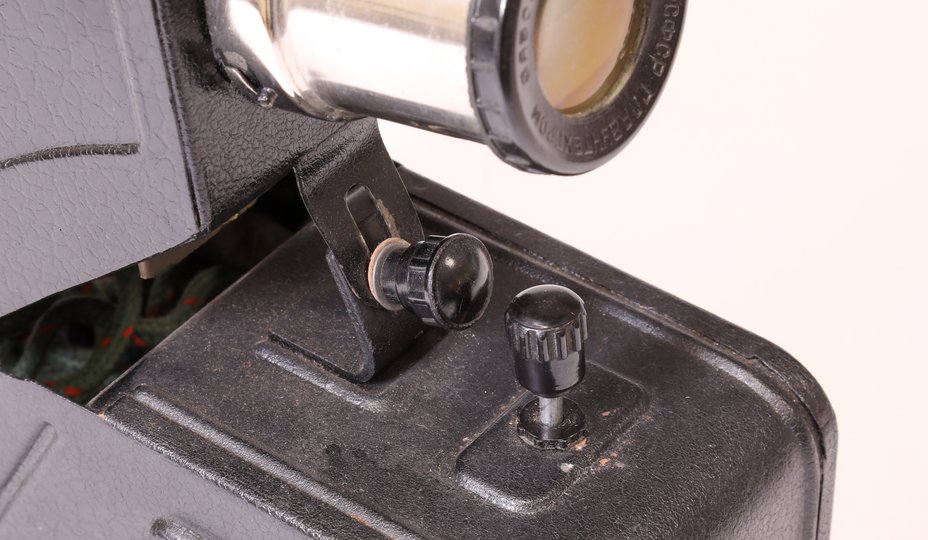

В этой модели необычно расположен выключатель питания — это ручка под объективом, рядом с ручкой регулировки угла наклона объектива.

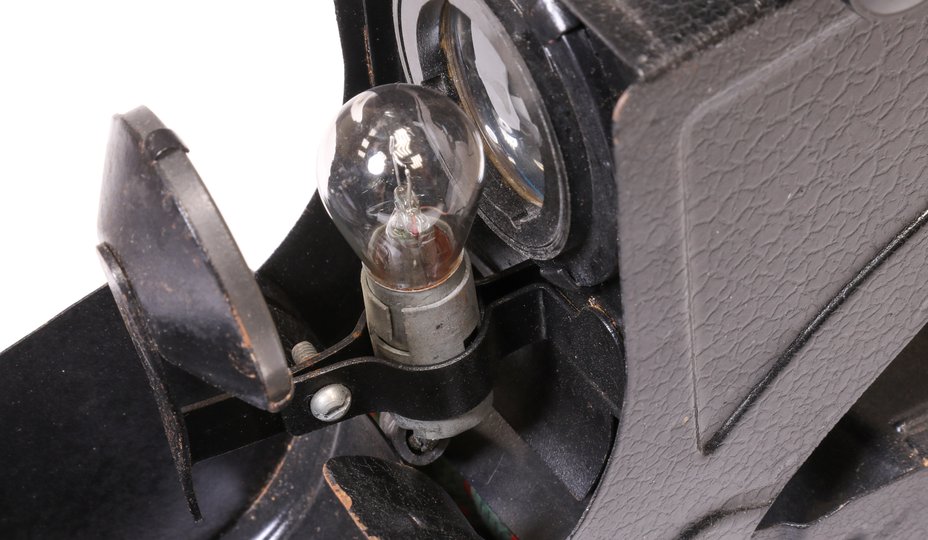

Источником света
в аппаратах первых
выпусков служила лампа
СТОП Р-6 (6 вольт, 21 ватт,
~ 30 люмен), которую
впоследствии заменила
лампа А6–21 с аналогичными
параметрами.
- мощность лампы
- 21 ватт
- размер кадра
- 18х24 мм

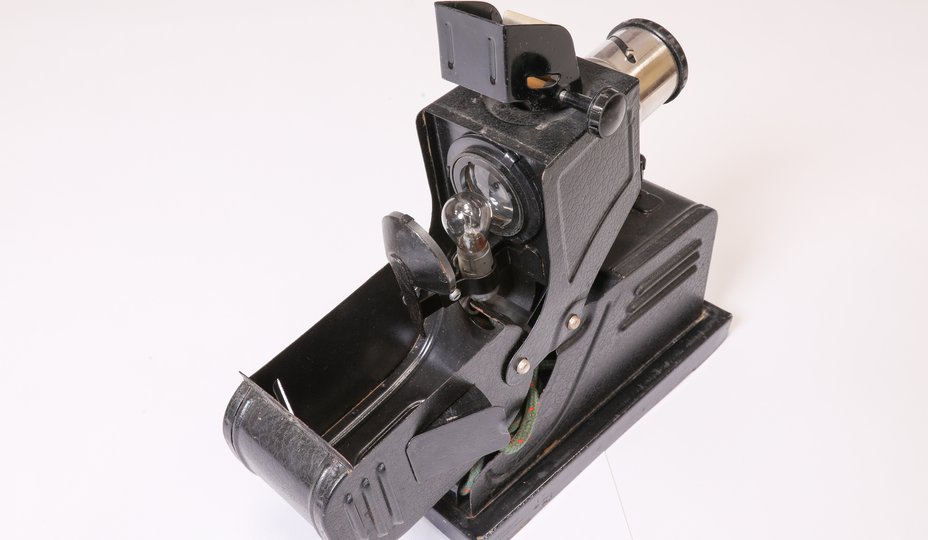

Конструкция аппарата позволяла
легко заменять и настраивать
лампу. Для доступа к ней достаточно
было лишь откинуть крышку лампового
отсека.
Кроме лампы в оптическую систему
фильмоскопа входили стеклянный
рефлектор, трехлинзовый конденсор
и двухлинзовый объектив типа
«перископ» 1:3/77 мм.
Для лучшего охлаждения лампы
в «ФГК-49» была предусмотрена
оригинальная откидывающаяся
дверца на боковой стенке аппарата.
В этой модели необычно был расположен и выключатель питания — это была ручка под объективом, рядом с ручкой регулировки угла наклона объектива.
Питание фильмоскоп мог получать через 25-ваттный трансформатор от электросети напряжением 127 или 220 вольт или от 6-вольтового автомобильного аккумулятора. Переключение входящего напряжения производилось на дне аппарата. В более ранних выпусках — переключателем, в более поздних — перемычками в колодке, закрываемой сверху защитной крышкой.

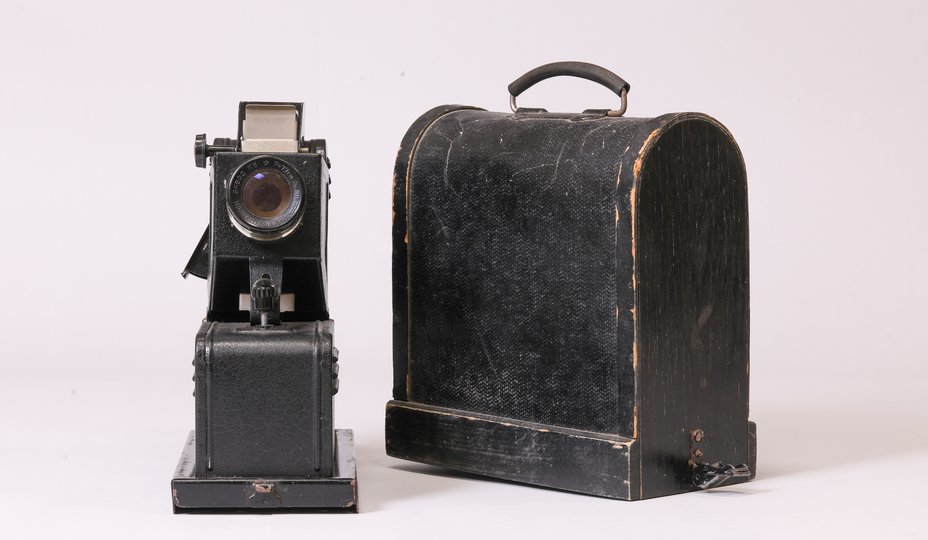

В комплекте к фильмоскопу поставлялся деревянный футляр с защелками и ручкой для переноски.
Рекомендованное заводом расстояние для проекции — от 1 до 2,5 м.
