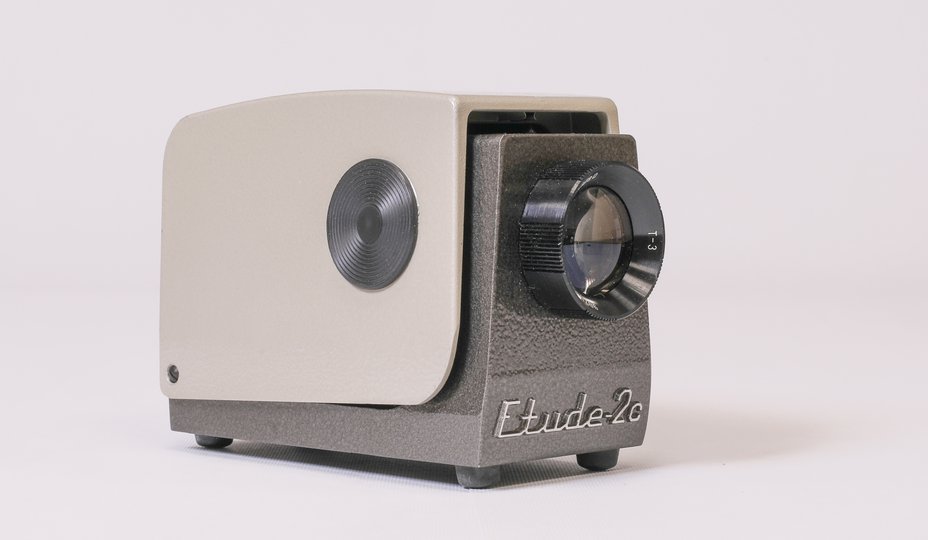

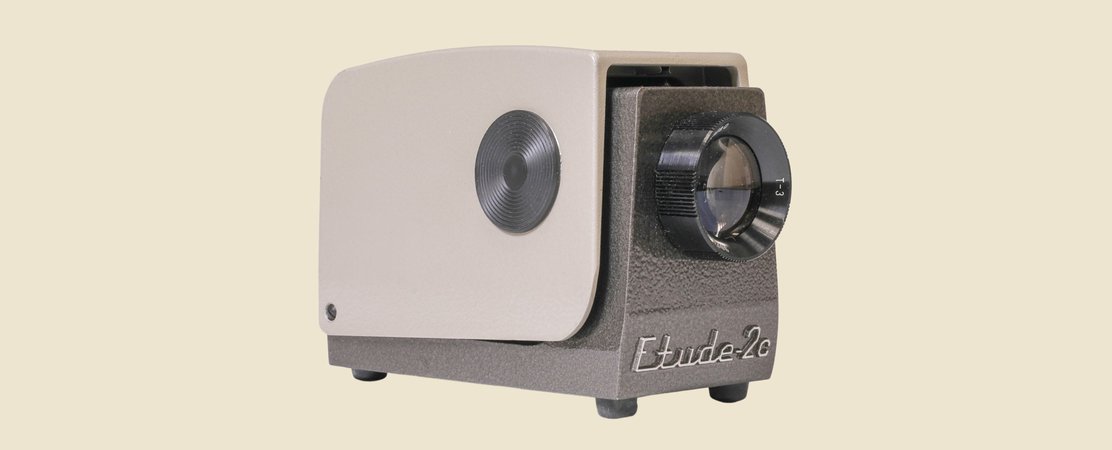

Диапроектор «Этюд-2С»
Диапроектор «Этюд-2С» выпускался на Волчанском агрегатном заводе ФЭД (Украинская ССР) в 80е гг. Проектор в стандартной комплектации предназначался для показа слайдов (в комплект поставки входила только двухпозиционная передвижная рамка для слайдов в рамках 50×50 мм). При необходимости можно было дополнительно приобрести рамку для показа диафильмов с размером кадра 18×24 мм и для 35 мм фотоплёнки с размером кадра 24×36 мм.
Рефлектор (параболическое зеркало) и патрон лампы, почти не имеющий регулировок

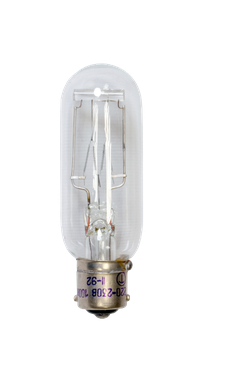

Стоваттная проекционная лампа К220−100 со световым потоком 1650 лм.
Трехлинзовый конденсор с теплофильтром, предохраняющим пленку от чрезмерного нагрева лампой (вид снизу)

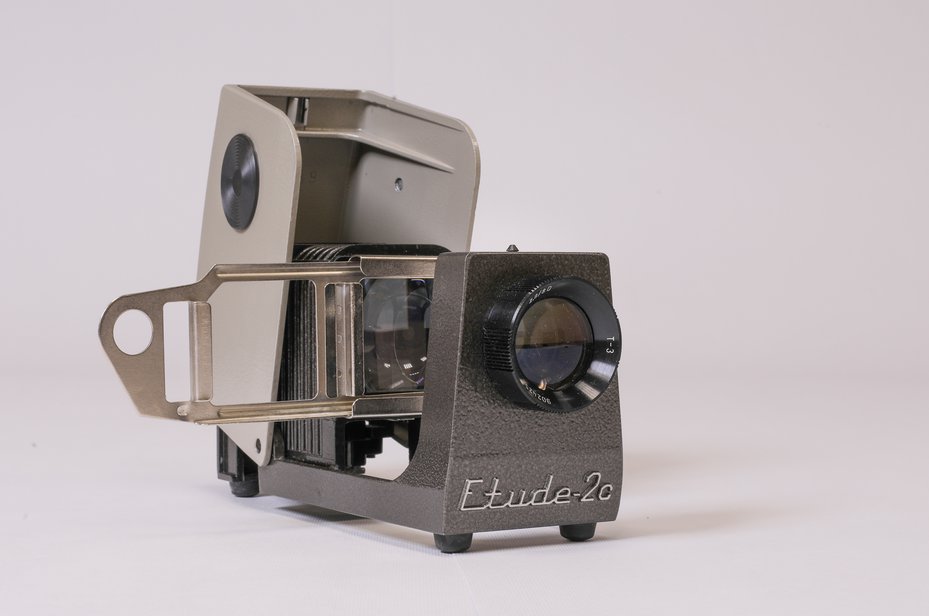

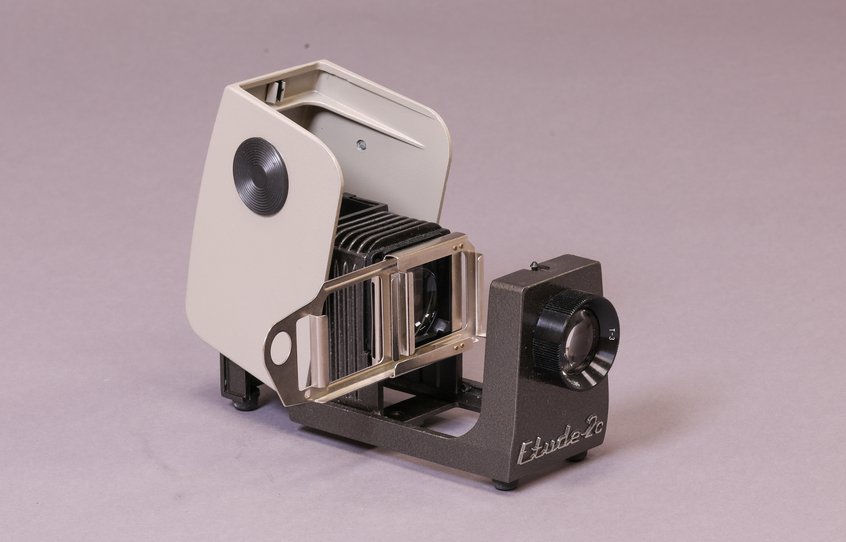

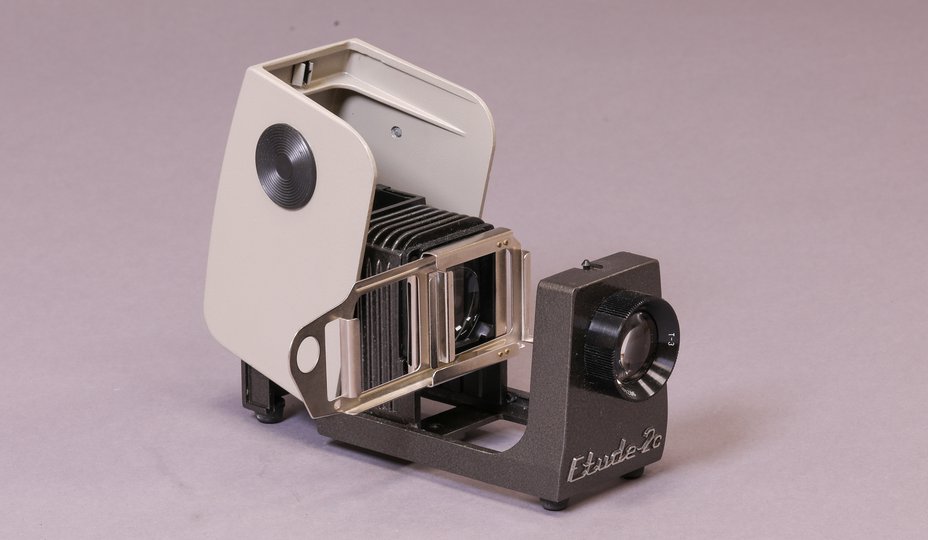

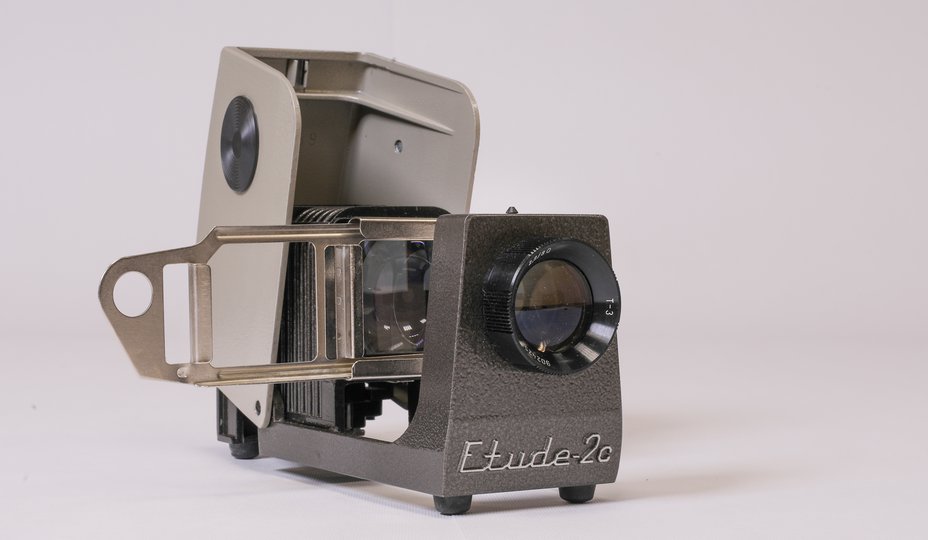

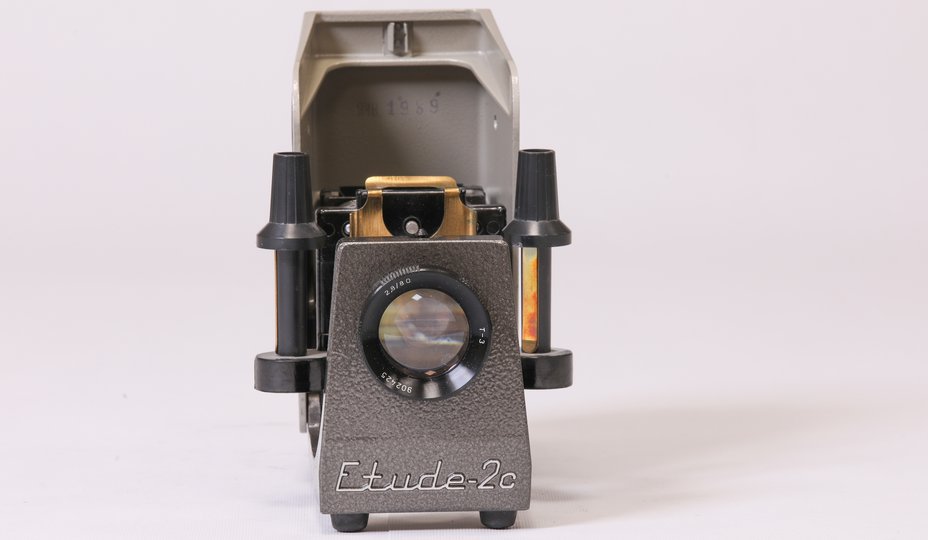

В стандартной комплектации предназначался для показа слайдов (в комплект поставки поставлялась двухпозиционная передвижная рамка (Б) для слайдов в рамках 50×50 мм

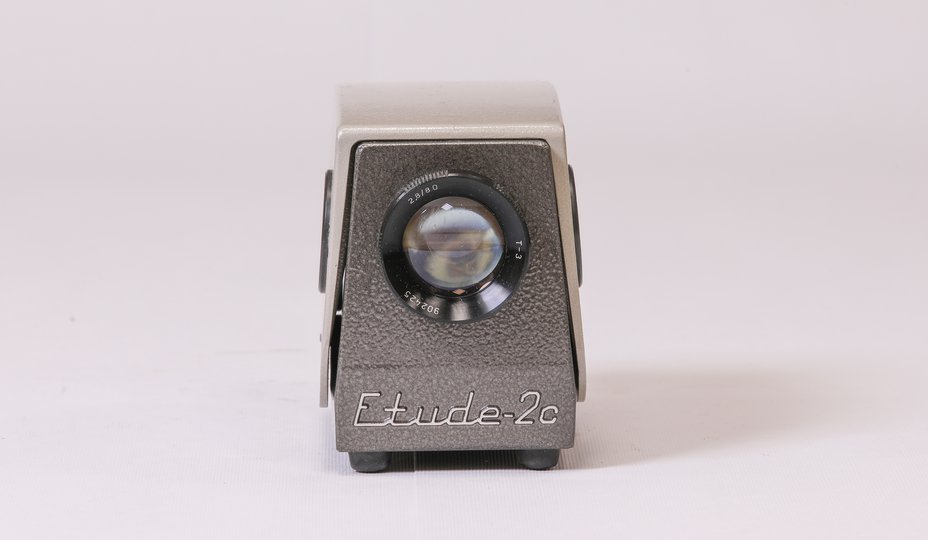

Трехлинзовый просветленный проекционный объектив типа «триплет» 2,8/80
Источником света служила
стоваттная проекционная
лампа К220−100 со световым
потоком 105 лм.
- мощность лампы
- 100 ватт
- размер кадра
- 18х24 мм, 24х36 мм
Положение лампы в аппарате
почти не регулировалось,
при замене она сама вставала
в правильное положение.
Замену лампы в проекторе
нужно было производить
в перчатках, чтобы не испачкать
лампу. Грязь на лампе значительно
сокращает срок ее службы
и вызывает неприятный запах.
Так как мощная лампа несмотря
на конвекционное охлаждение,
сильно нагревается при работе,
пользоваться проектором детям
без присмотра взрослых крайне
нежелательно.
Если же на работающий прибор
положить горючие предметы,
они могут воспламениться.
Помимо лампы в оптическую систему проектора входили рефлектор, трехлинзовый конденсор с теплофильтром, предохраняющим пленку от чрезмерного нагрева лампой, и трехлинзовый просветленный проекционный объектив типа «триплет» 2,8/80. Такая конфигурация обеспечивала получение на экране качественного, яркого изображения с максимальным размером 2,7 м по диагонали.

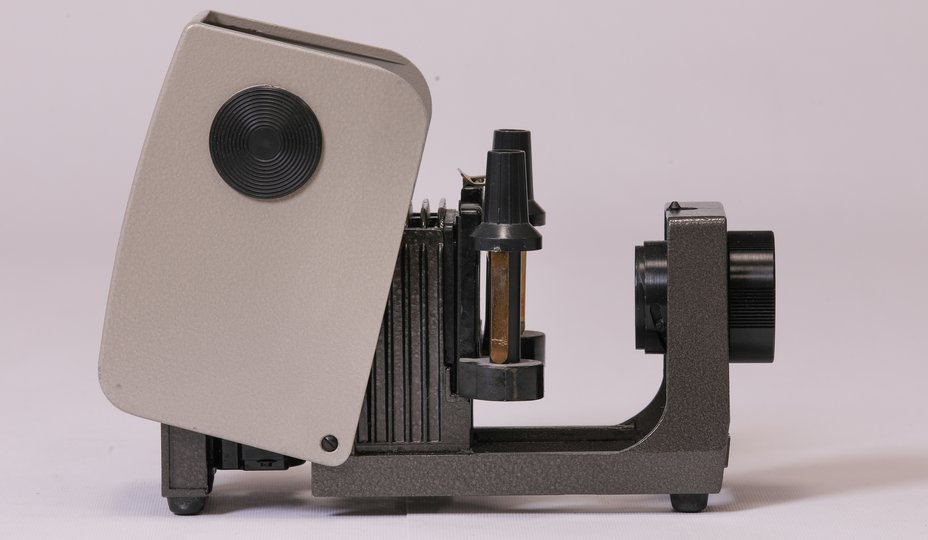

Для изменения угла наклона аппарата, его передние резиновые ножки сделаны регулируемыми, в нижней части аппарата имелось стандартное гнездо для фотоштатива.

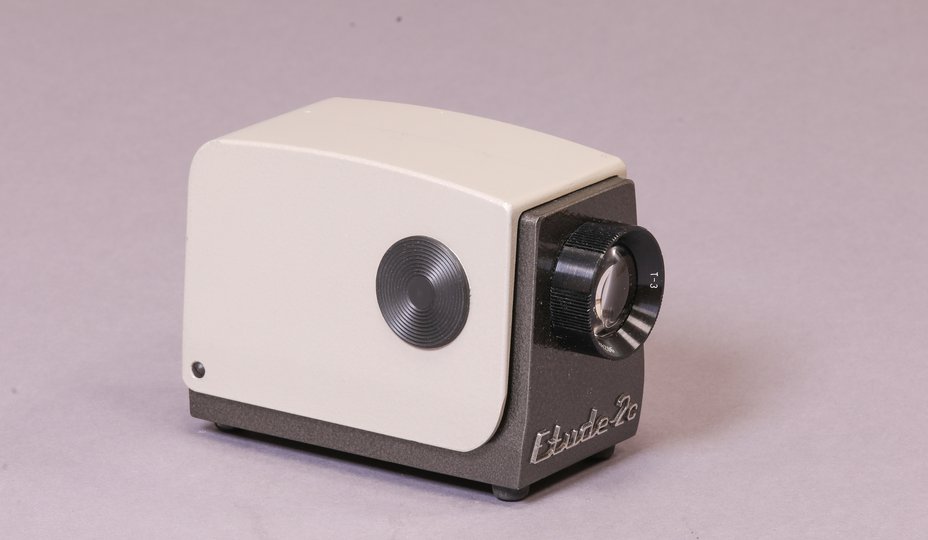

Отличительными чертами этой модели были ее компактность и высокое качество исполнения.

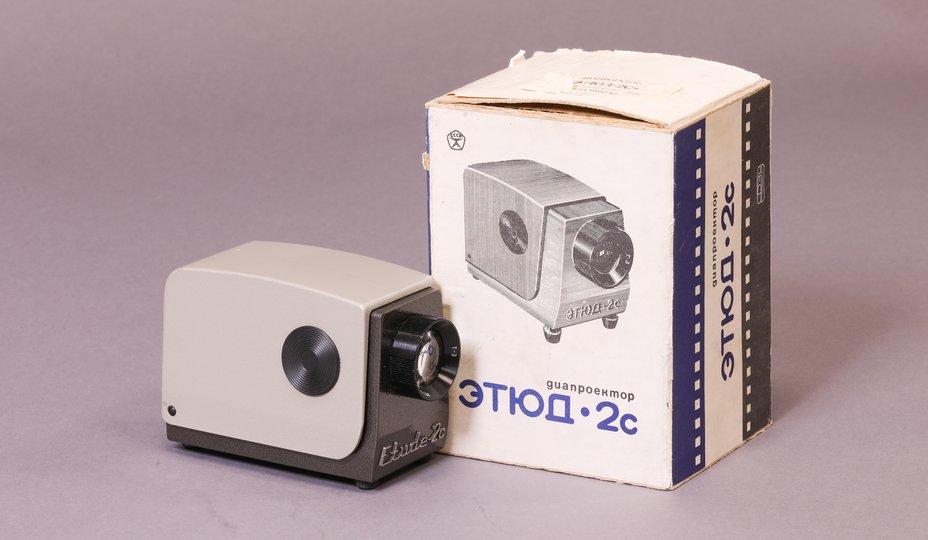

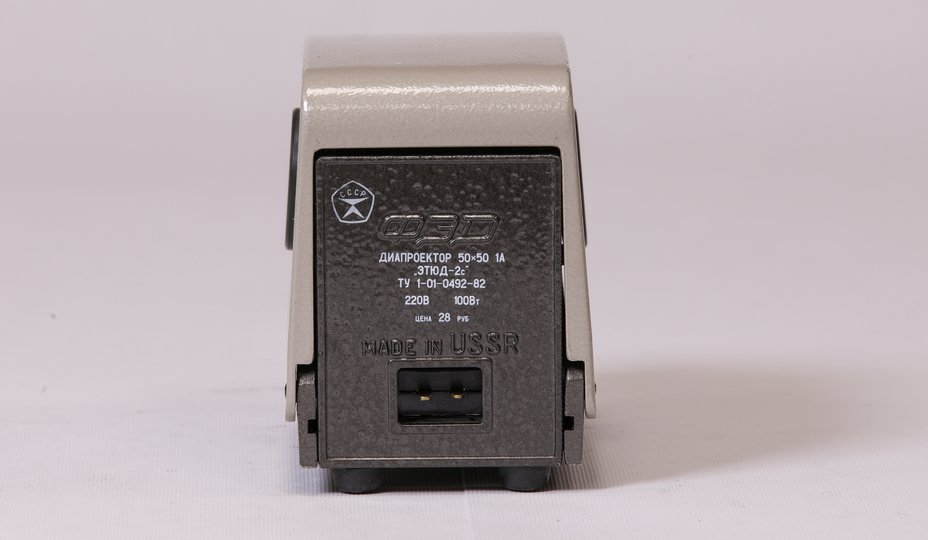

Модель «Этюд-2С» поставлялась на экспорт, о чем говорят надписи латиницей на корпусе аппарата «Etude-2c» и «made in USSR».
Питание проектора осуществлялось от электросети 220в.
Стоил диапроектор в советское время 28 ₽.
