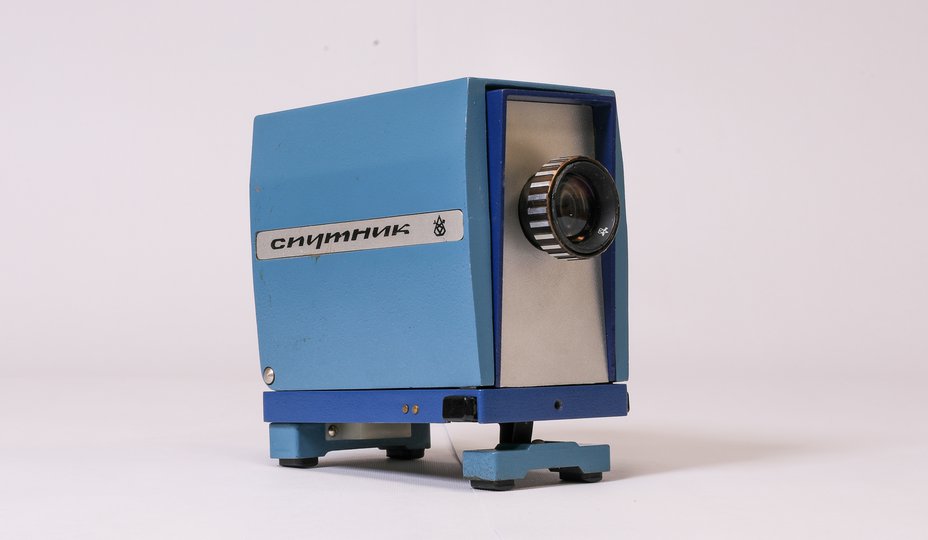

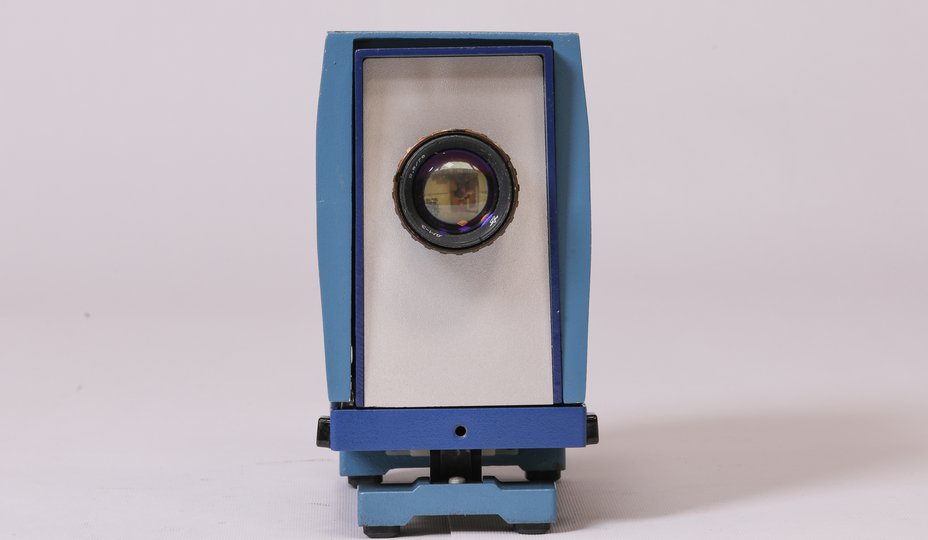

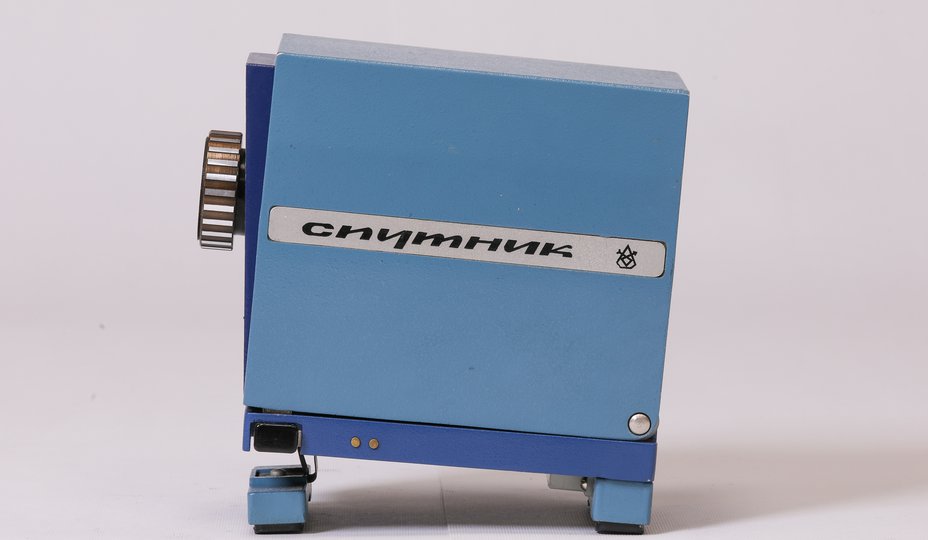

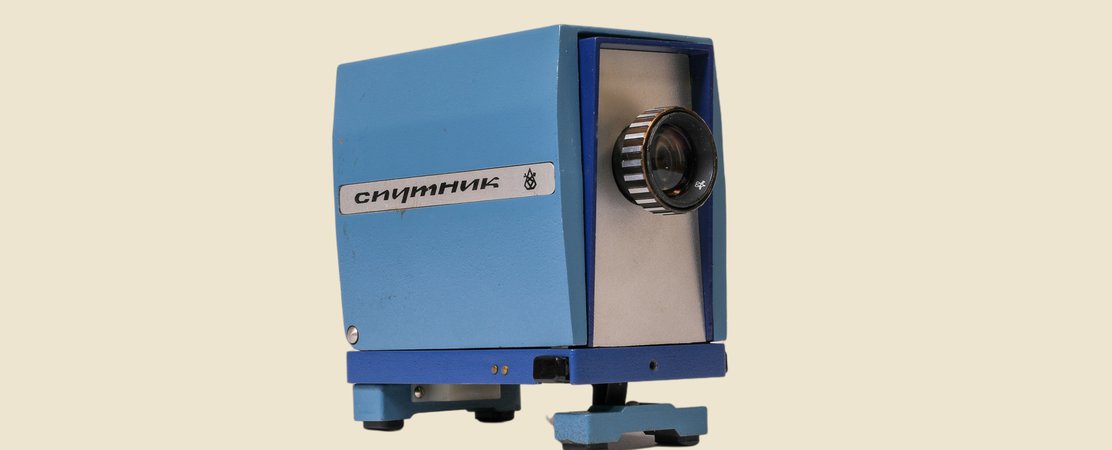

Диапроектор «Спутник»

1970-е – 1980г.

Азовский оптико-механический завод

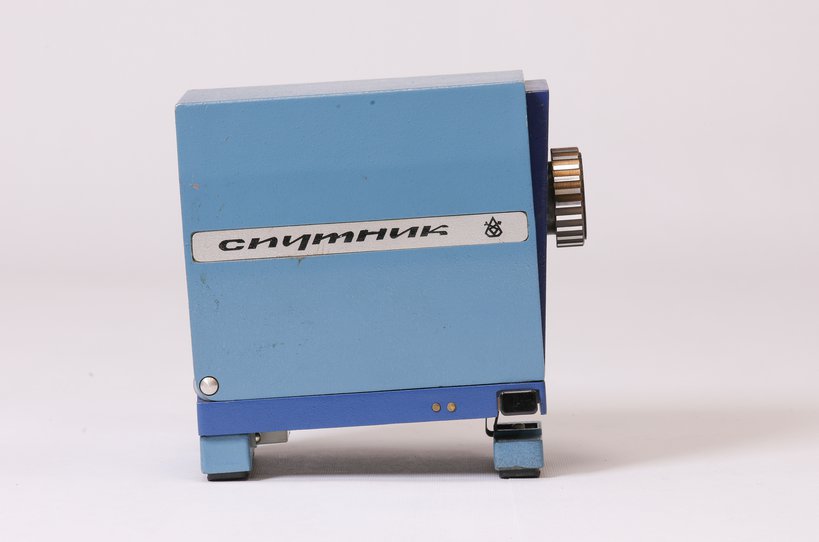

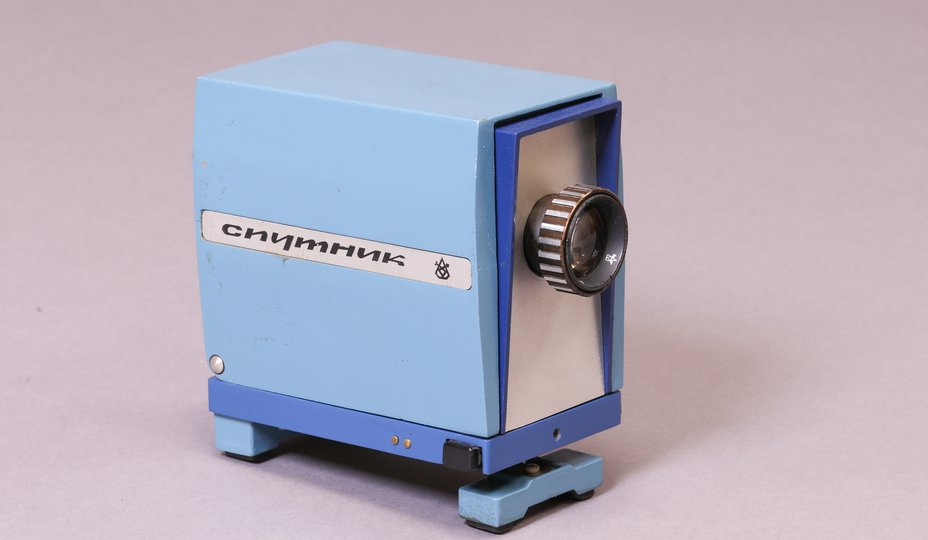

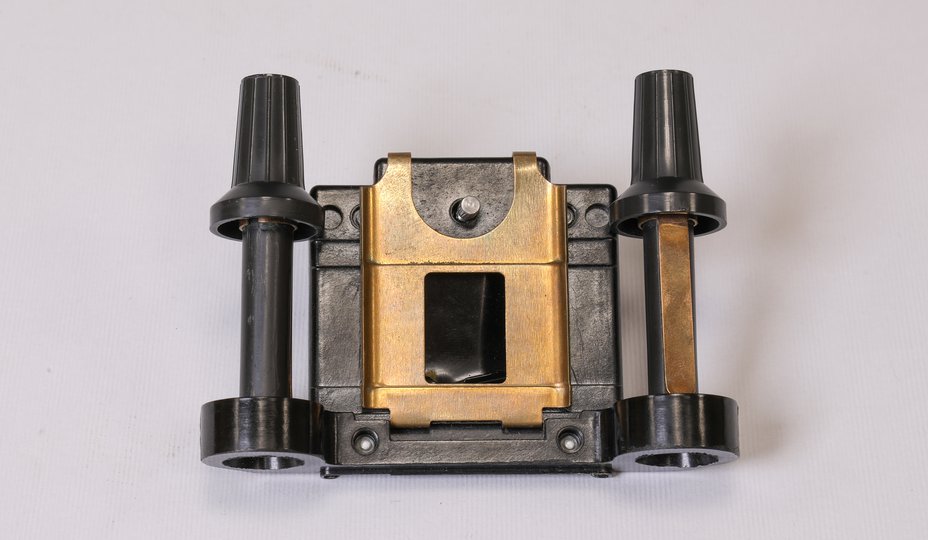

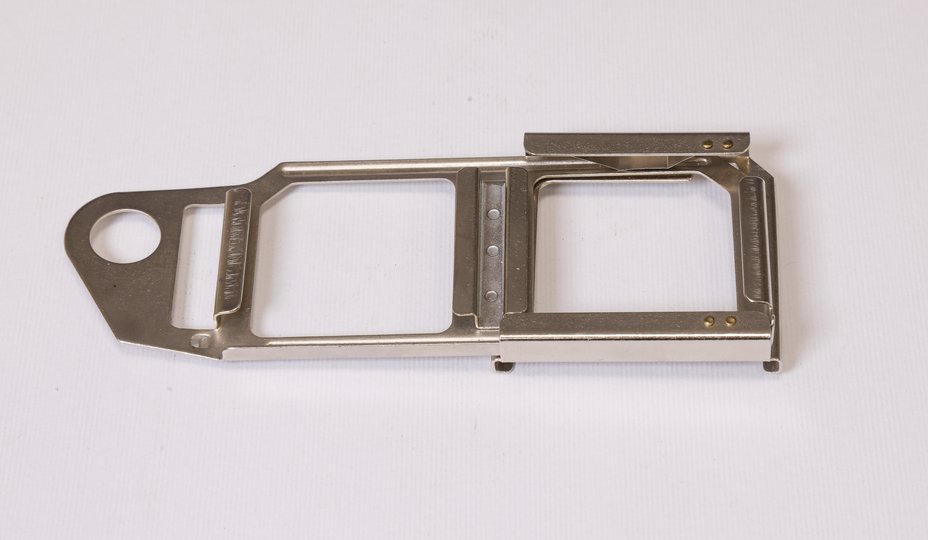

Диапроектор «Спутник» выпускался на Азовском оптико-механическом заводе в 70е - 80е гг. Проектор предназначался для показа слайдов, диафильмов и 35 мм фотоплёнки. В комплект поставки входили передвижная рамка для слайдов в рамках 50×50мм, фильмовый канал с прижимной рамкой 18×24мм для диафильмов, прижимная рамка 24×36мм для 35 мм фотопленки.

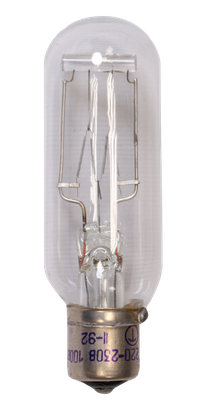

Источником света служила стоваттная проекционная лампа К220−100 со световым потоком 100 лм.

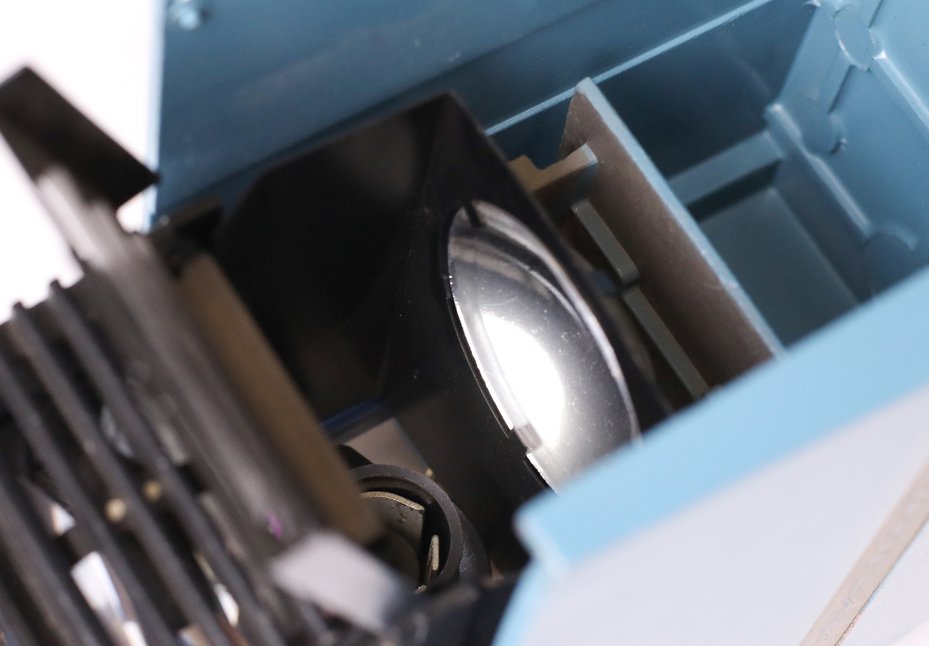

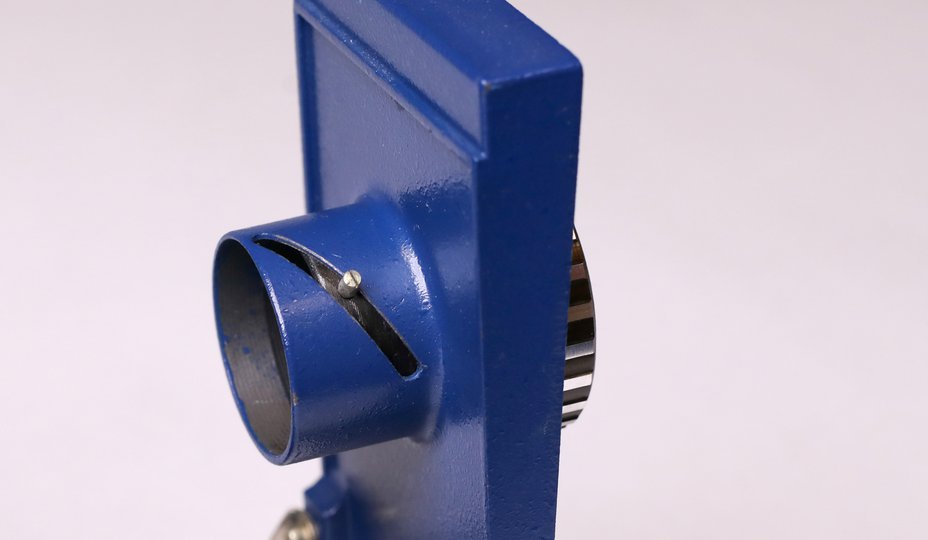

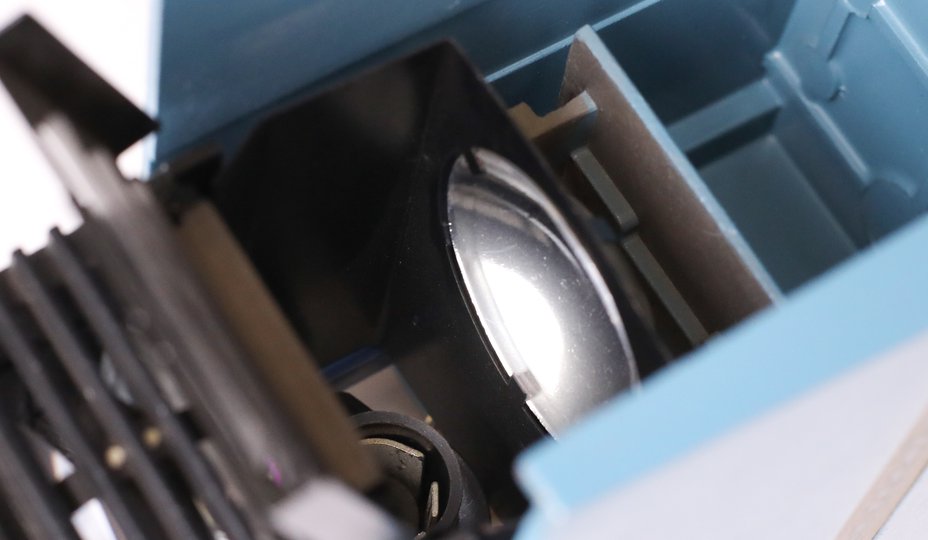

Помимо нее в оптическую систему проектора входили рефлектор, трехлинзовый конденсор с теплофильтром, предохраняющим пленку от чрезмерного нагрева лампой, и трехлинзовый проекционный объектив типа «триплет» 2,8/78.

Благодаря такой конструкции
оптической системы, при
проекции получалось яркое
и четкое по всей площади кадра
изображение.

мощность лампы: 100 ватт
размер кадра: 18х24 мм, 24х36 мм

В нижней стенке аппарата имелось
стандартное гнездо для фотоштатива,
а рамка для 35 мм пленки фиксировалась
на своем месте прижимным винтом,
что позволяло использовать аппарат
даже в качестве фотоувеличителя
для печати фотографий большого
размера.

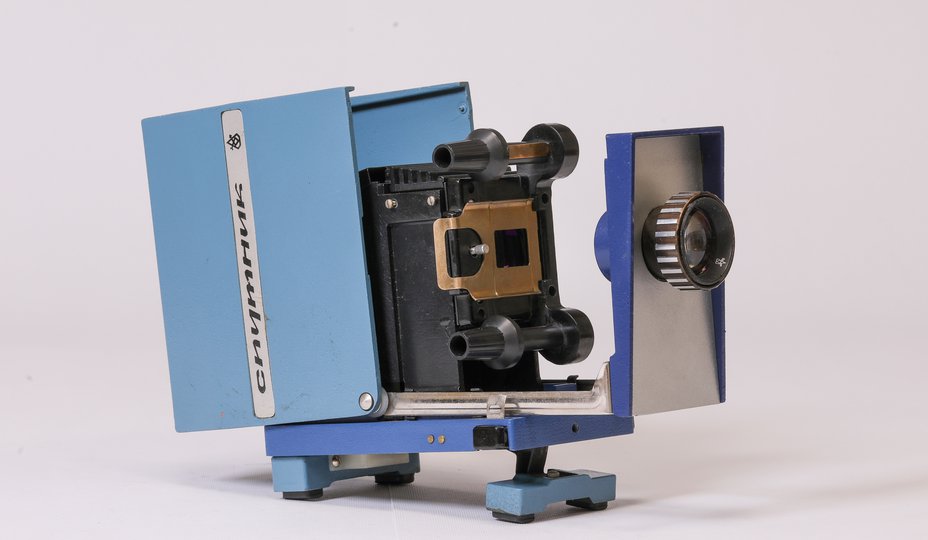

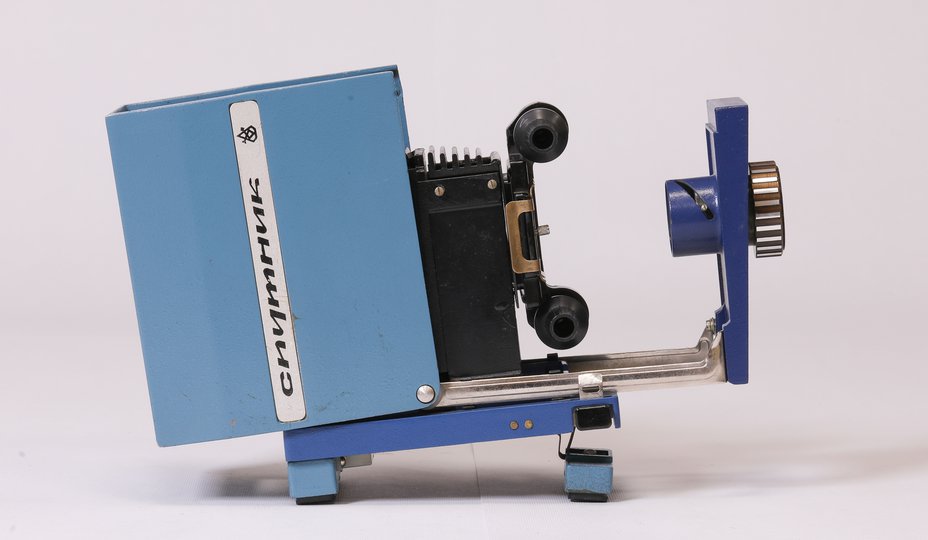

При необходимости проектор
довольно просто разбирается.

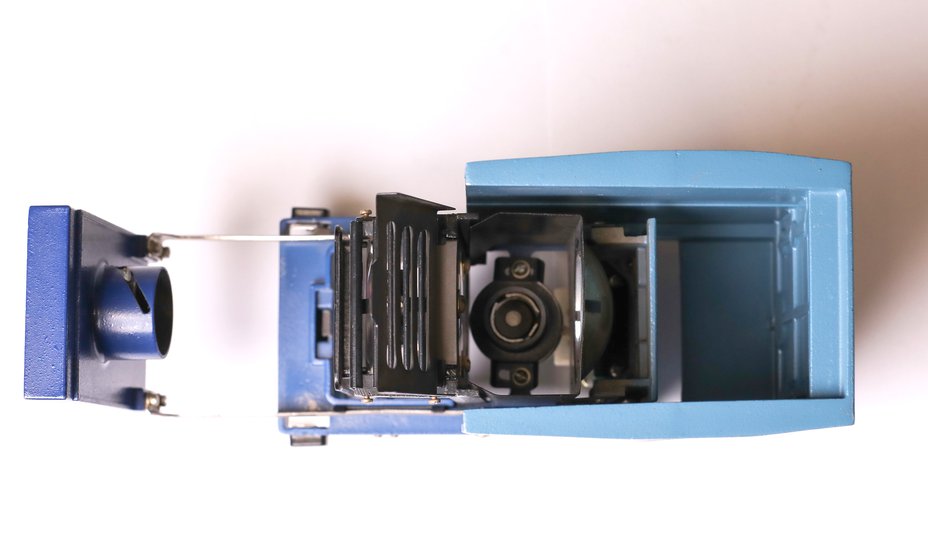

Для очистки от пыли линз конденсора
они легко извлекаются сверху.
Важно обратить внимание на то,
в какой последовательности
расположены линзы конденсора,
и при обратной сборке строго
придерживаться ее.

Расположение линз:

большая линза без рамки выпуклостью назад
теплофильтр (плоское стекло)
большая линза выпуклостью вперед
маленькая линза выпуклостью вперед

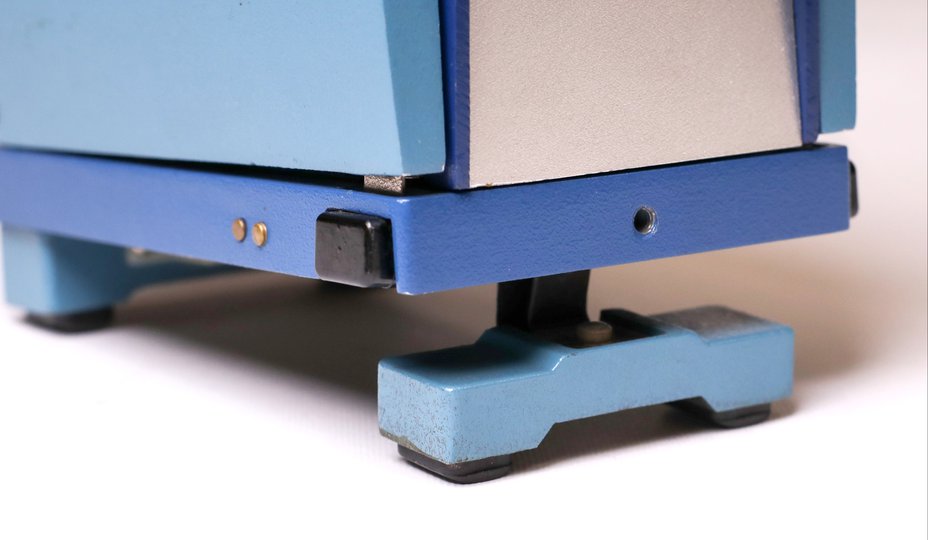

Положение лампы в аппарате почти не регулировалось, при замене она сама встает в правильное положение. Замену лампы в проекторе нужно было производить в перчатках, чтобы не испачкать лампу. Грязь на лампе значительно сокращает срок ее службы и вызывает неприятный запах. Так как мощная лампа несмотря на конвекционное охлаждение, сильно нагревается при работе, пользоваться проектором детям без присмотра взрослых крайне нежелательно. Если же на работающий прибор положить горючие предметы, они могут воспламениться. Для изменения угла наклона аппарата, его передние резиновые ножки сделаны регулируемыми.
Максимальный размер получаемого на экране изображения составлял 100 на 150 см, рабочее расстояние от проектора до экрана — до 3,4 м.
Питание проектора осуществлялось от электросети 220в.
Стоил диапроектор в советское время 30 ₽
