Диапроектор «Киев-66 универсал»

1980-е – 1990г.

«Арсенал» в г. Киев и «Прогресс» в г. Нежин (Украинская ССР)

Диапроектор «Киев-66 универсал» выпускался на заводах «Арсенал» в г. Киев и «Прогресс» в г. Нежин (Украинская ССР) в 80−90е г. г.

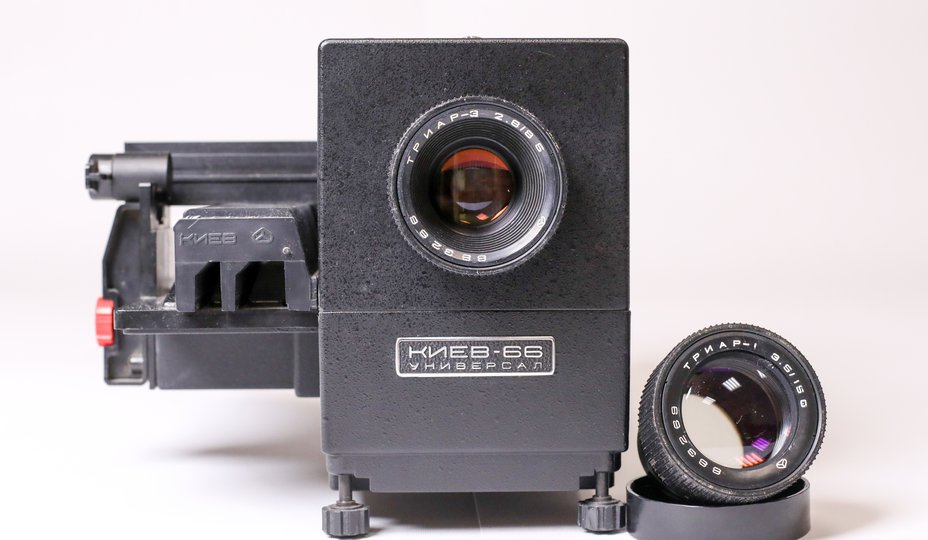

Проектор предназначался для демонстрации слайдов в рамках разных размеров, поэтому в комплекте проектора есть сразу два объектива: для демонстрации диапозитивов в рамках 70×70 мм — проекционный объектив «Триар-1» 1:3,5/ 150 мм и проекционный объектив «Триар-3» 1:2,8 / 85 мм для демонстрации диапозитивов в рамках 50×50 мм.
Соответственно, в комплект диапроектора входило и четыре диамагазина: два — для 30 диапозитивов в рамках 70×70 мм и два — для 50 диапозитивов в рамках 50×50 мм.

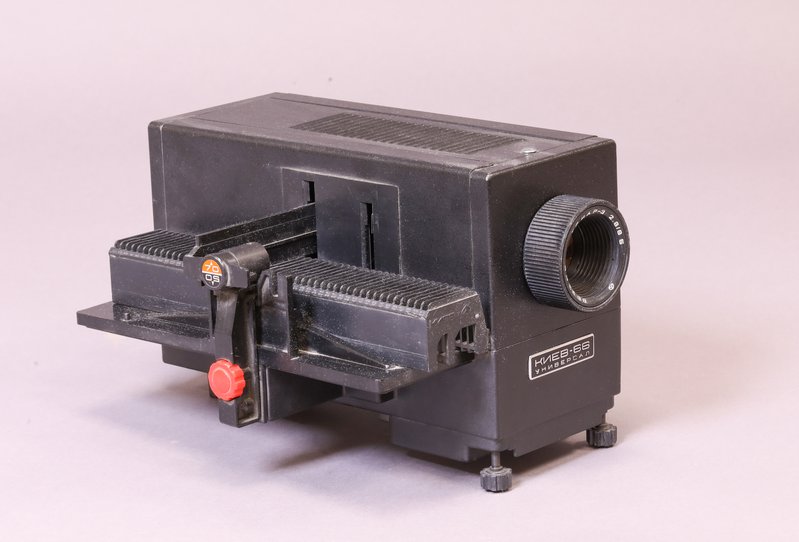

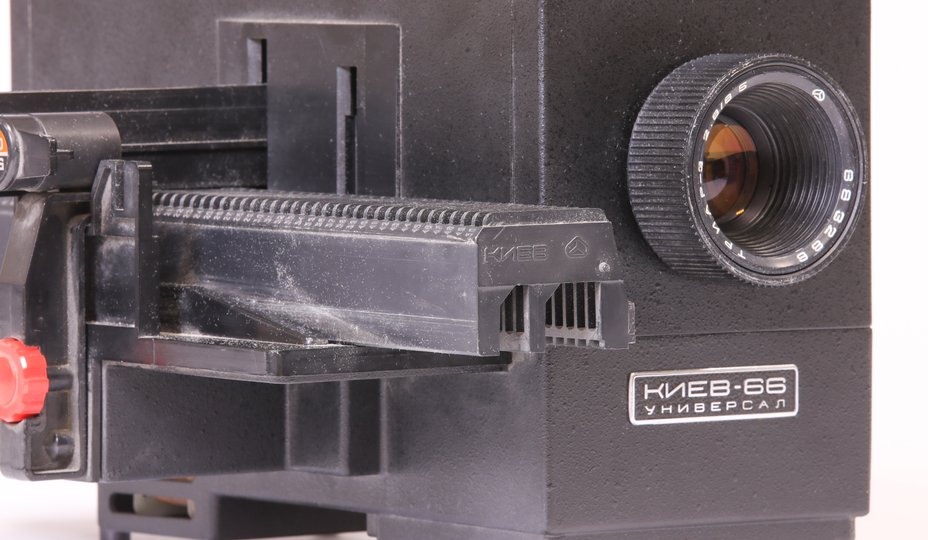

Киев-66 универсал вид слева сверху три четверти

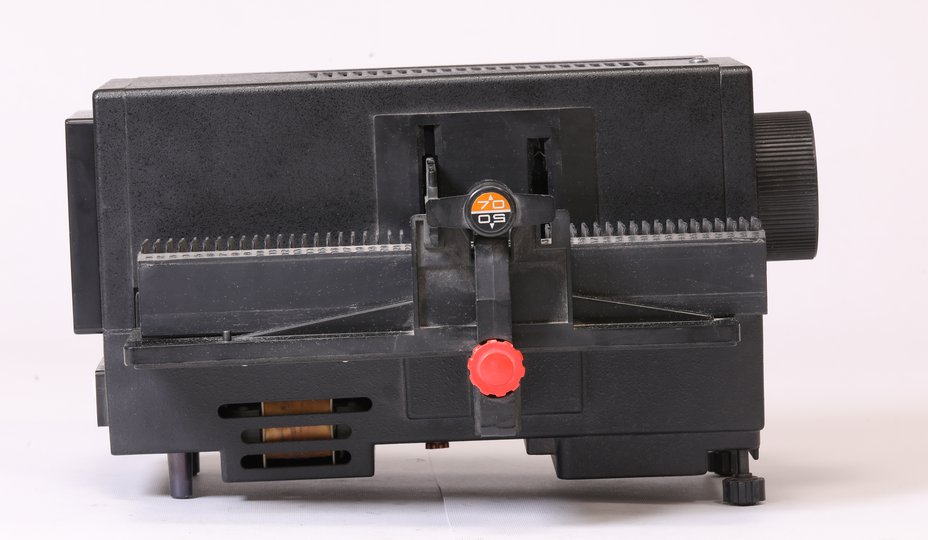

Смена слайдов производится
вручную — поворотом специальной
рукоятки диамагазин перемещается
в нужном направлении на один шаг.

мощность лампы: 250 ватт
размер кадра: 24х36 мм, 58х58 мм

При этом в кадровое окно для просмотра
можно установить произвольно любой
слайд, перемещая диамагазин в нужном
направлении.

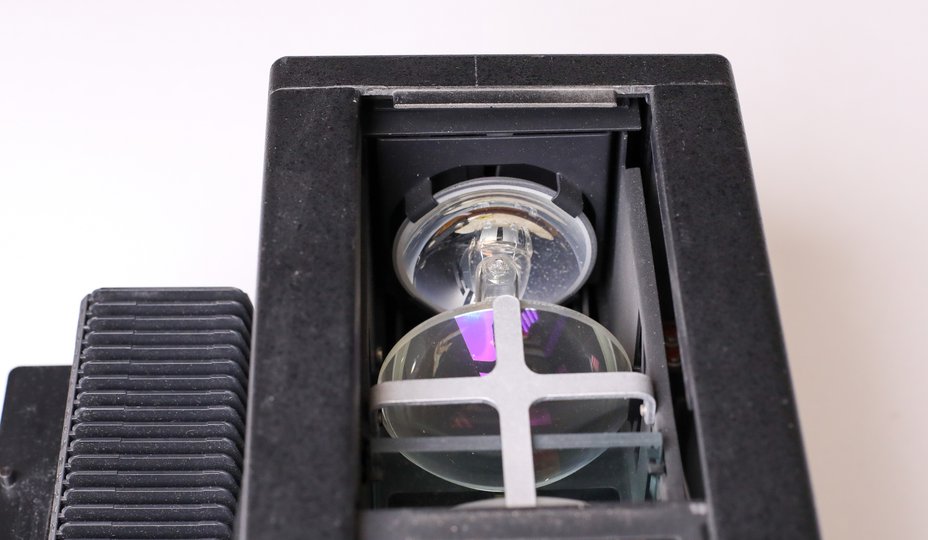

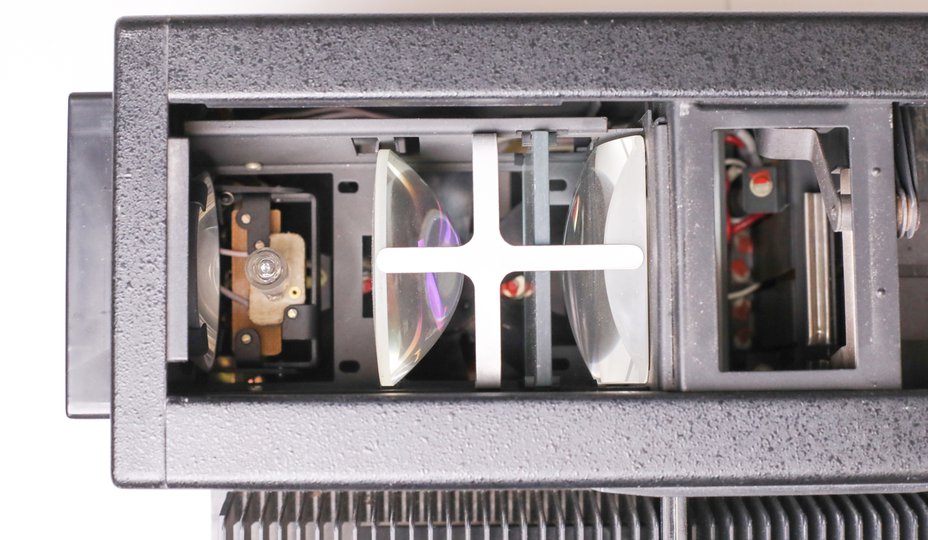

Оптическая система проектора состояла
из мощной галогеновой лампы КГМ 24–250,
отражателя, асферического двухлинзового
конденсора с теплофильтром и объектива
«Триар» (1 или 3) с просветленной оптикой.
Такая конструкция обеспечивала большой
световой поток: 550 лм — для слайдов
50×50 мм и 900 лм — для слайдов 70×70 мм.

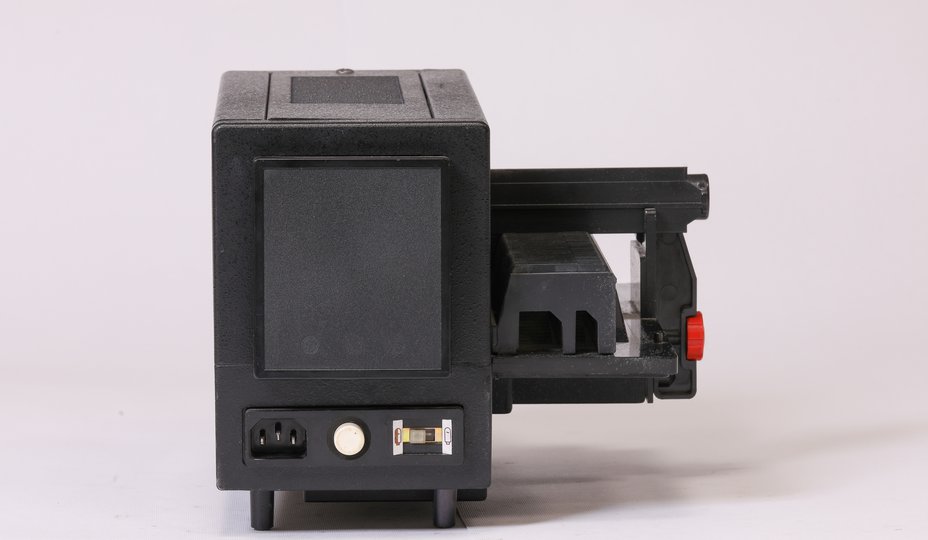

Лампа включалась кнопкой на задней панели аппарата, там же находился переключатель для работы лампы в экономичном режиме, позволяющем значительно (с 50 до 200 часов) экономить ресурс лампы при незначительном снижении яркости проекции. Охлаждение осуществлялось принудительно встроенным вентилятором, который включался сразу при подключении аппарата в сеть. При этом лампу можно было включить только при работающем вентиляторе.
Максимальный размер получаемого на экране изображения составлял 390×390 см для слайдов в рамках 70×70 мм, с объективом «Триар-1» и 180×260 см для слайдов в рамках 50×50 мм, с объективом «Триар-3».
Питание осуществлялось от электрической сети 220в.

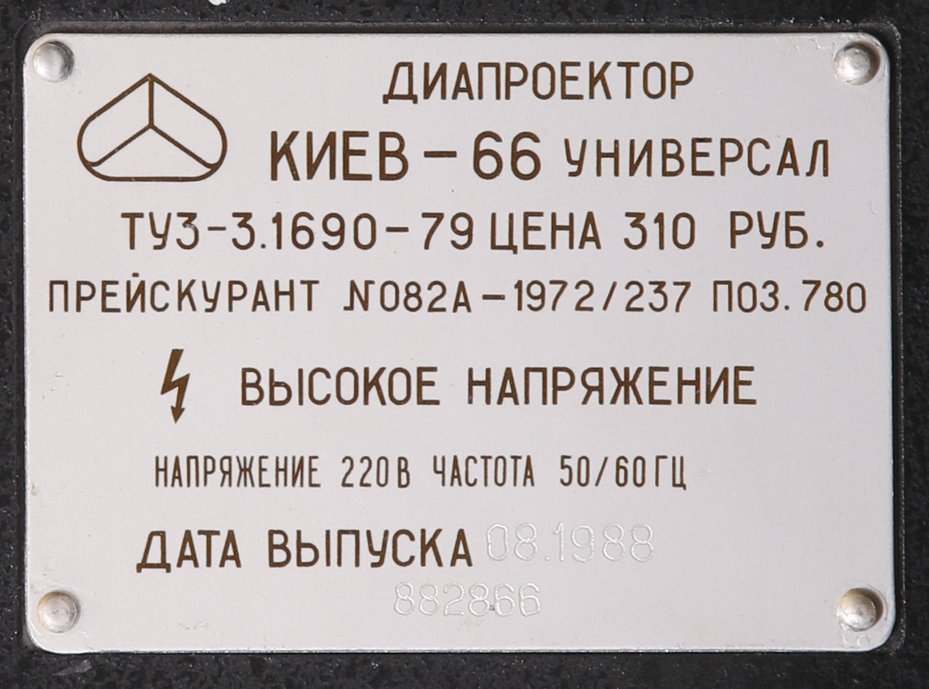

Стоил диапроектор «Киев-66 универсал» в 80-е годы весьма прилично — 310 ₽.
