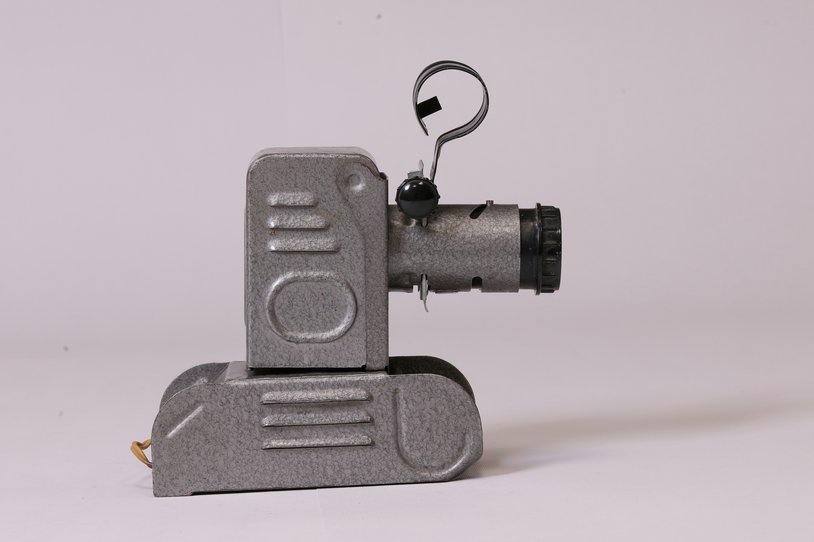

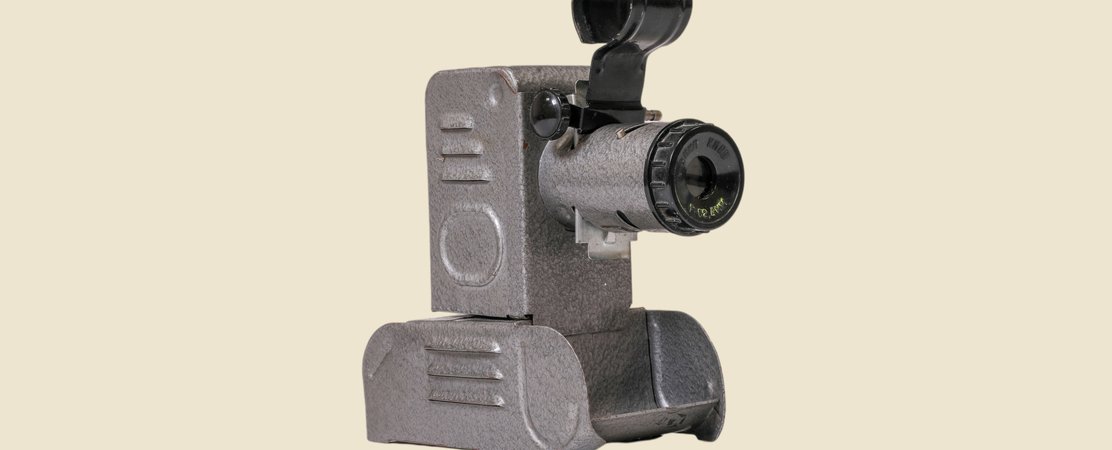

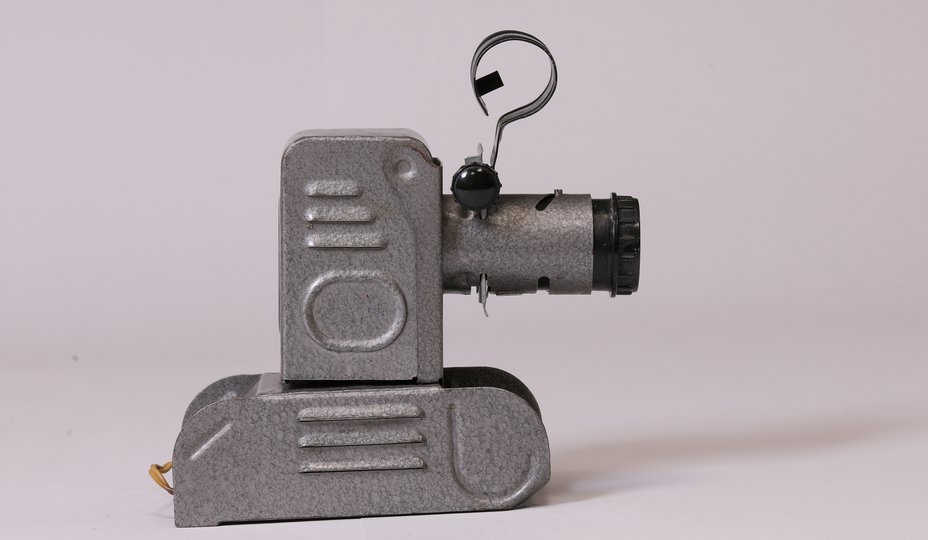

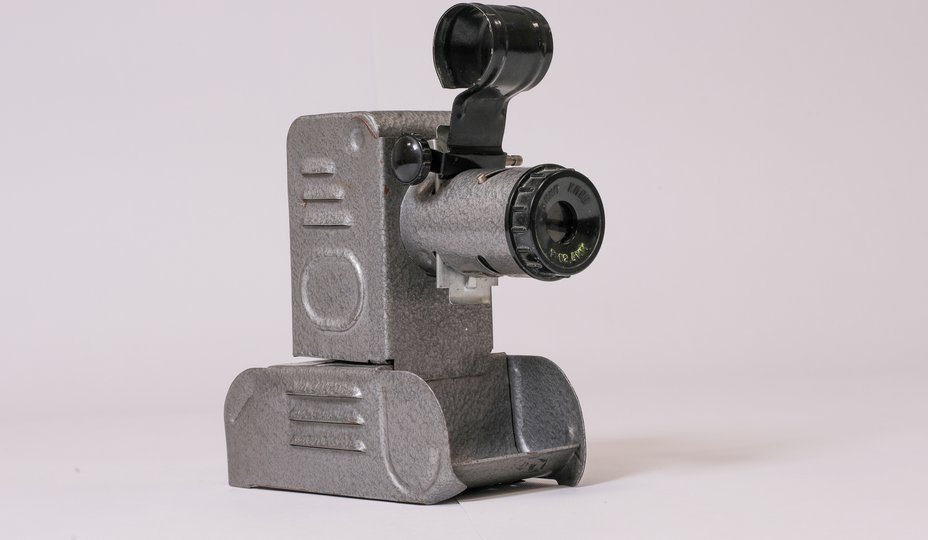

Фильмоскоп «Ф-49»
Фильмоскоп «Ф-49» (другое название — «Экран 1×1», а в народе — «Танчик») выпускался в нескольких модификациях с 40х до начала 70х гг на разных предприятиях СССР: Завод «Электрооборудование» и Артель «Металлоштамп» (г. Ленинград), Опытный электромеханический завод (г. Москва), Завод «КИП» и Фабрика №3 учебно-наглядных пособий (г. Киев), Учебно-производственный комбинат №1 Украинского Общества глухих (г. Харьков), Фабрика №3 (г. Минск), Завод металлоизделий (г. Златоуст).

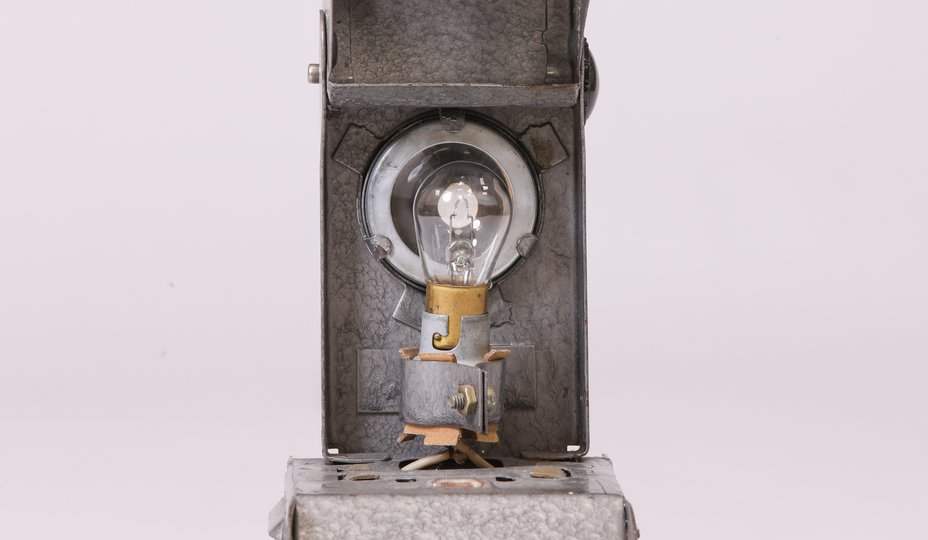

В фильмоскопе использовалась довольно слабая лампа 6в 21 свеча, которую сейчас при желании можно заменить на более мощную К6−30–1.
Фильмоскоп был предназначен для показа диафильмов на 35 мм пленке с размером кадра 18×24 мм. Пленка заряжалась в простую по своему устройству съемную рамку.

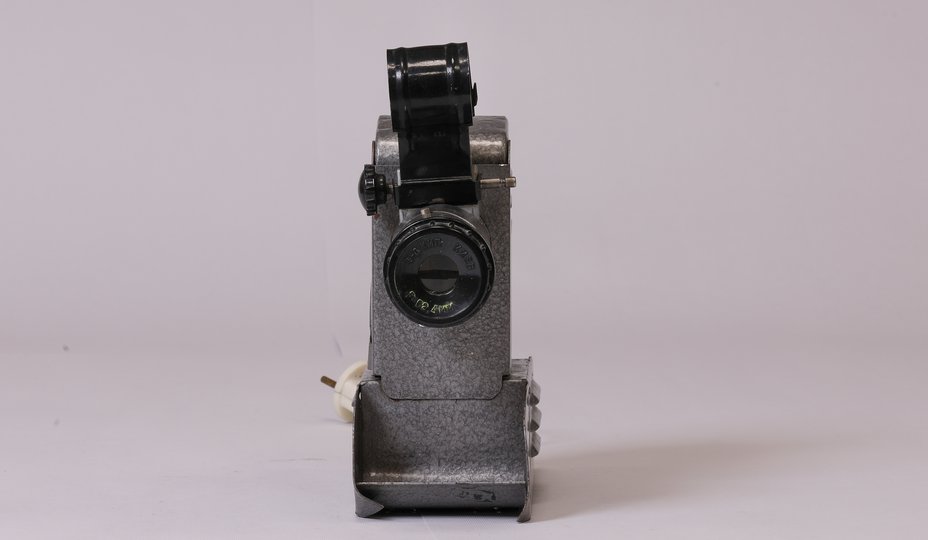

Объектив типа «перископ» 1:2/67 (в разных модификациях — до 70) мм обычно имел две линзы. Для объективов этого типа характерно искажение — «кривизна поля» (недостаточная резкость по краям кадра).
Аппарат был очень широко
распространен и более-менее
точное количество произведенных
за все время на всех заводах
экземпляров подсчитать
невозможно.
- мощность лампы
- 21 / 30 ватт
- размер кадра
- 18х24 мм
Фильмоскоп был предназначен
для показа диафильмов на 35 мм
пленке с размером кадра 18×24 мм.
Пленка заряжалась в простую
по своему устройству съемную рамку.
В разных модификациях этого
аппарата устройство довольно
простой оптической системы
могло различаться.
Встречались аппараты как с рефлектором, так и без него, конденсор мог иметь одну или, чаще — две линзы, объектив типа «перископ» 1:2/67 (в разных модификациях — до 70) мм обычно имел две линзы. Для объективов этого типа характерно искажение — «кривизна поля» (недостаточная резкость по краям кадра).

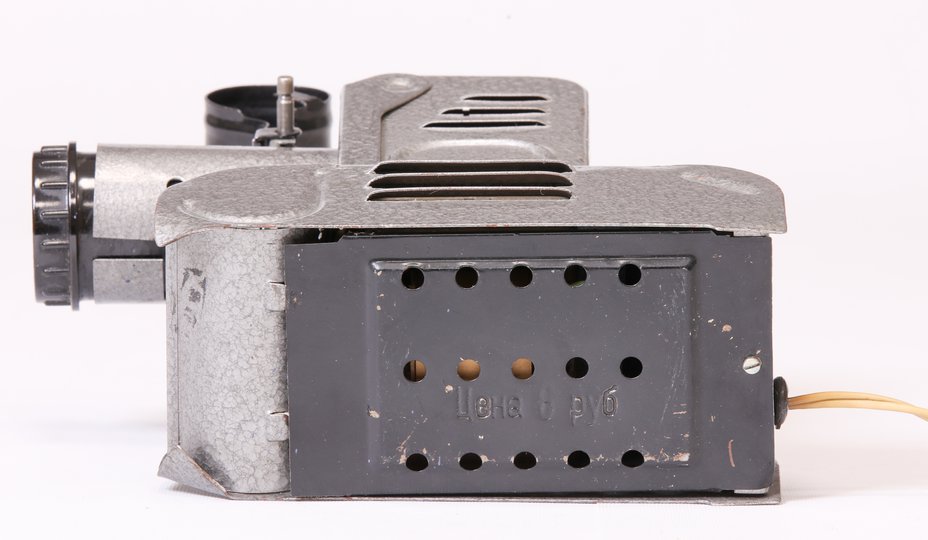

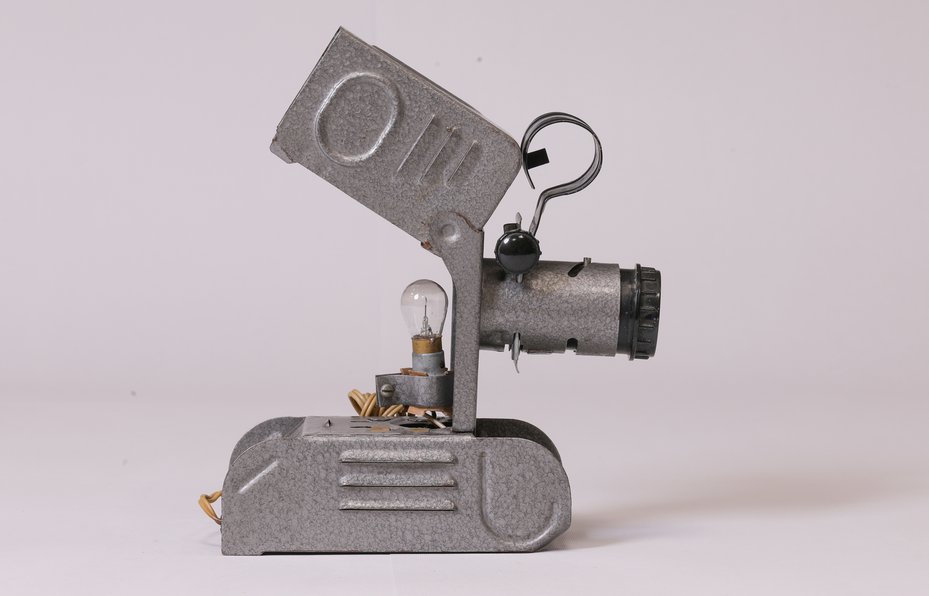

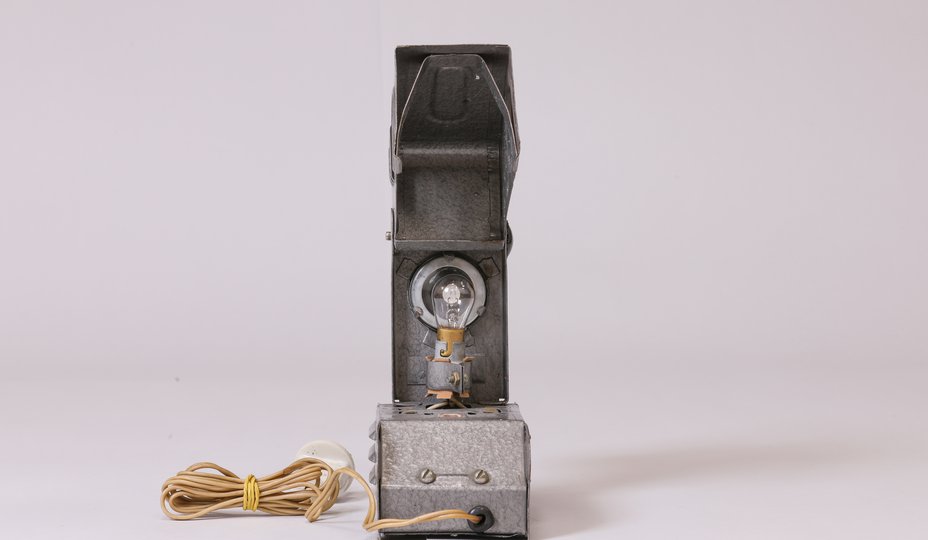

В фильмоскопе использовалась довольно слабая лампа 6в 21 свеча, которую сейчас при желании можно заменить на более мощную К6−30–1. Питалась лампа от понижающего трансформатора на 6 вольт, расположенного внутри основания корпуса. Там же располагался и переключатель входящего напряжения — фильмоскоп мог работать от электросети напряжением 220 или 127 вольт.
Максимальный размер получаемого изображения составлял до двух метров по диагонали.
