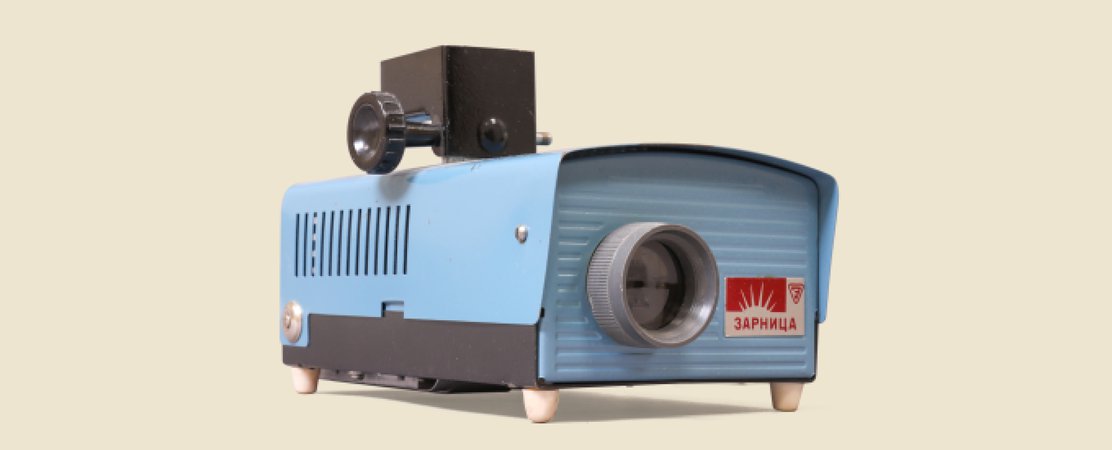

Фильмоскоп «Зарница»

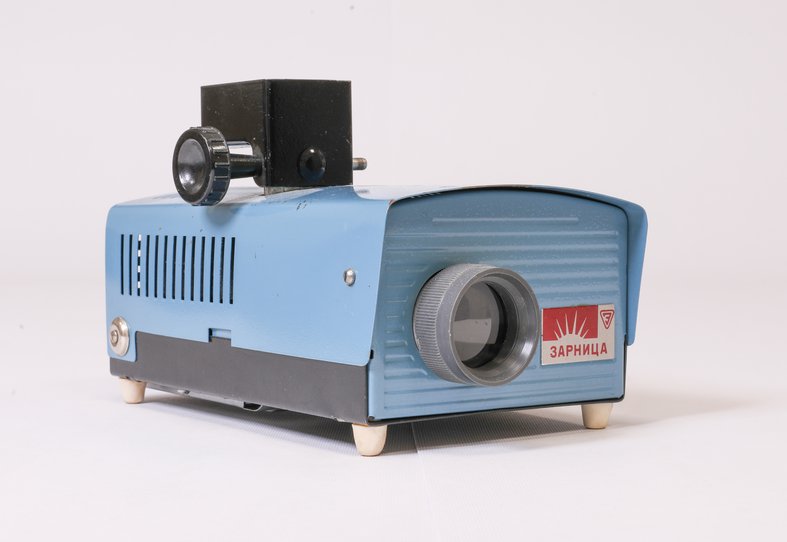

Фильмоскоп «ФД-3», больше известный, как «Зарница» (такое название размещалось на передней панели аппарата), выпускался в 70е-80-е годы на МПЭО «Экран» (бывшем Московском опытном электромеханическом заводе).

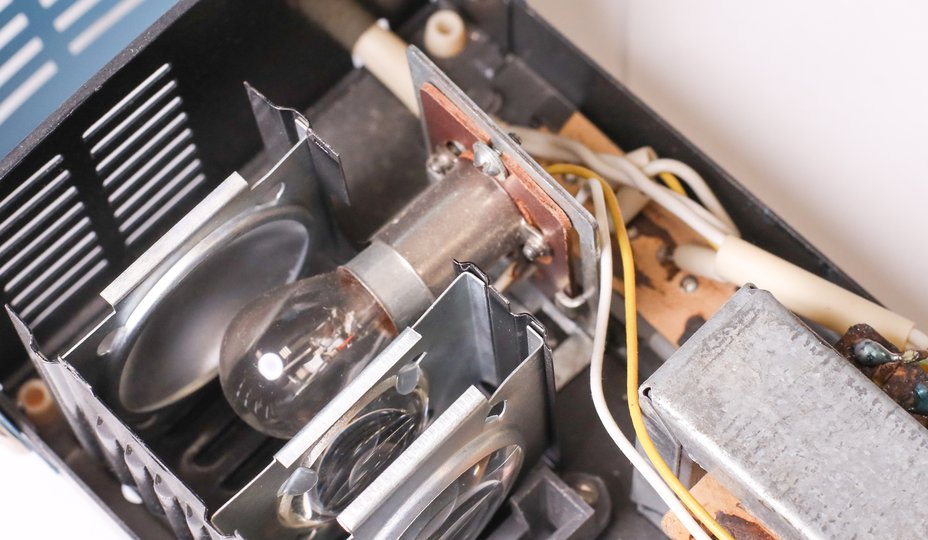

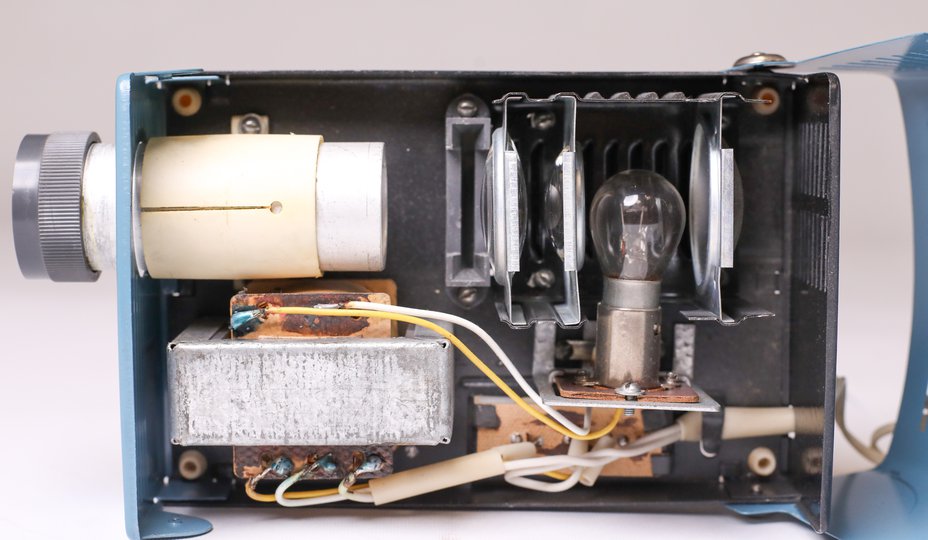

Оптическая система «Зарницы»:
А металлический рефлектор для направления светового потока на пленку
Б проекционная лампа К6−30–1 мощностью 30 ватт с удобными регулировками ее положения в корпусе аппарата.
В Конденсор из двух линз, дальняя от объектива линза снимается при замене лампы

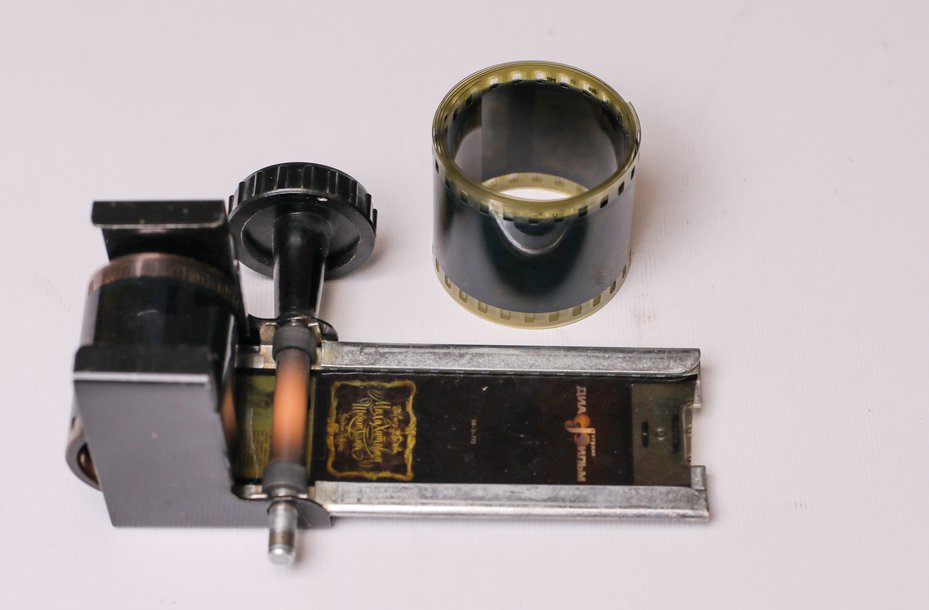

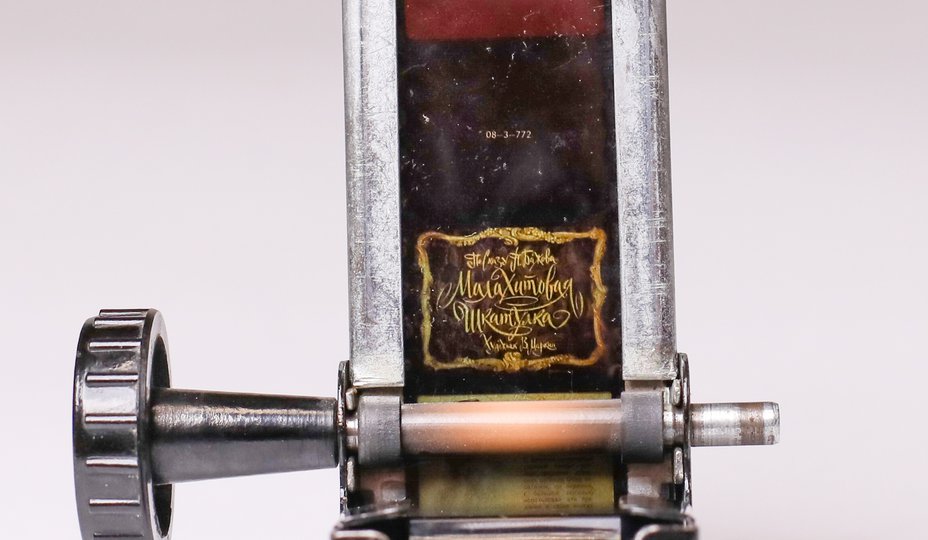

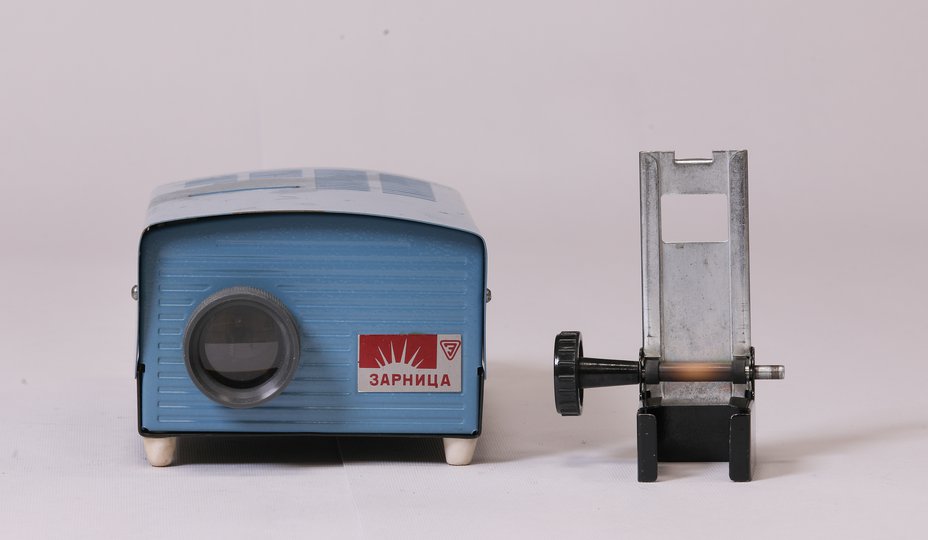

Классическая рамка с резиновыми валиками, в которую заряжается диафильм с размерами кадра 18×24 мм.

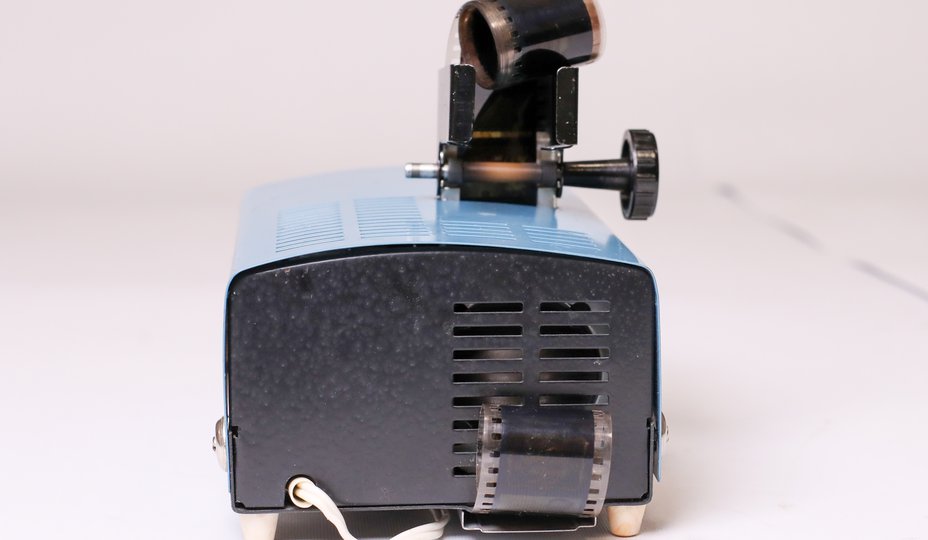

Диафильм, пройдя через рамку и внутри корпуса фильмоскопа, выходит наружу в нижней части задней стенки
Фильмоскоп предназначен
для демонстрирования
диафильмов с размерами
кадра 18×24 мм.
- мощность лампы
- 30 ватт
- размер кадра
- 18х24 мм
По своей конструкции и характеристикам
«Зарница» очень похожа на две другие
модели фильмоскопов, выпускавшиеся
на том же заводе — на «Знайку» и на «ФД-2».
Фильмоскоп обладал относительно
простым объективом типа «перископ»
(f=80 мм) с пластиковыми линзами
и с характерным для этого типа объективов
искажением — «кривизной поля»
(недостаточной резкостью по краям кадра).
Впрочем, при правильной настройке,
вполне можно было добиться довольно
хороших яркости и качества изображения
по всей площади кадра.
Качество получаемой на экране картинки сильно зависело от качества изготовления элементов оптики в каждом конкретном случае.
В «Зарнице» использовалась проекционная лампа К6−30–1 мощностью 30 ватт с хорошо продуманными и удобными регулировками ее положения в корпусе аппарата. Максимальный размер получаемого на экране изображения составлял 170 см. по диагонали.
Питание — от электрической сети 127/220в, причем переключение входящего напряжения осуществлялось изменением положения предохранителя, расположенного на днище аппарата.
Стоила «Зарница» в 70−80е г. г. 8 ₽ 50 коп.
