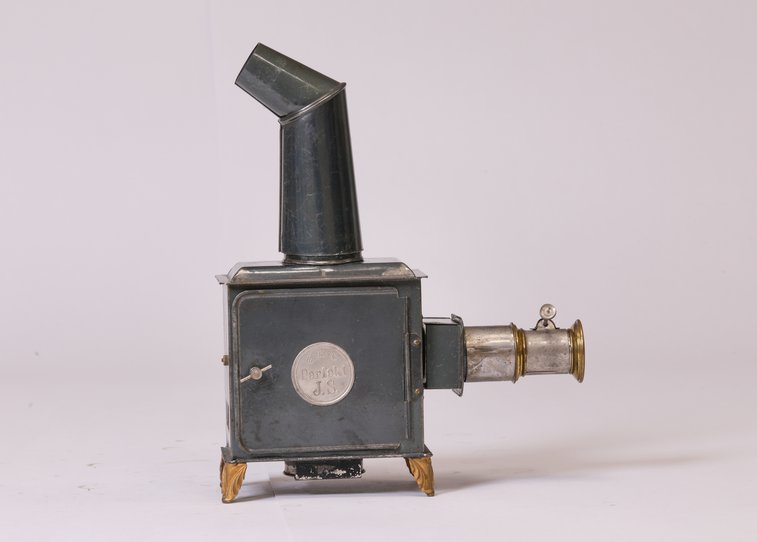

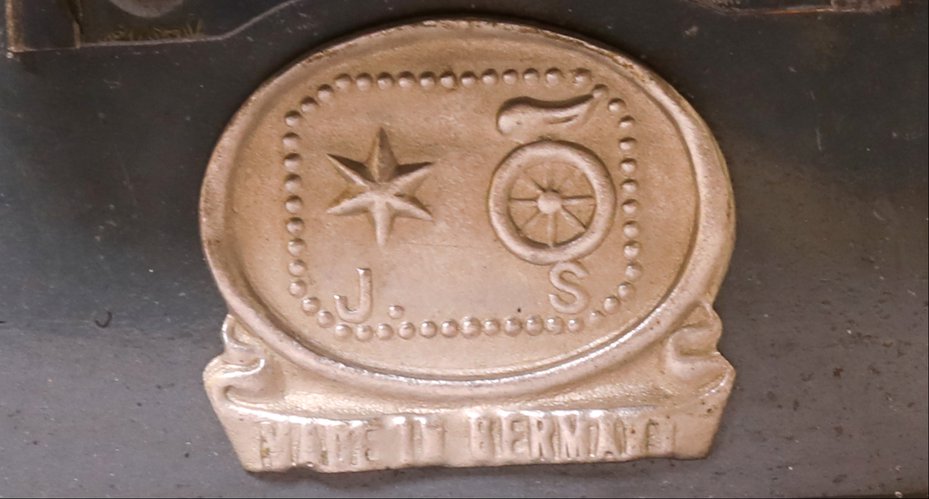

Волшебный фонарь Perfekt JS сделан в Германии в конце XIX — начале XX вв. Это маленький детский фонарь, он устроен точно так же, как и большие фонари. Источник света — маленькая керосиновая лампа с одним фитилем.

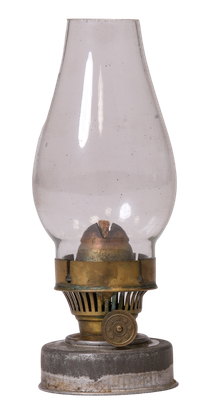

Источником света для этого фонаря служит керосиновая лампа с одним фитилем. Она вставляется в корпус фонаря между рефлектором и конденсатором через боковую дверку, сверху на корпус фонаря одевается труба для отвода тепла и копоти.
Рефлектор (на рис. обозначен «А») — специальное вогнутое (параболическое) зеркало. Оно нужно для того, чтобы лучи от лампы, не направленные через конденсатор сразу на картину, не освещали стенки и крышку волшебного фонаря, а отражались и собирались в пучок, направленный на картину.
Конденсатор, состоящий из одного или нескольких собирательных увеличительных стекол, вправленных в кольцо, помещается между источником света и проектируемым предметом. Его назначение, как показывает уже само название, состоит в сгущении, собирании лучей света по направлению к картине. В волшебных фонарях употребляют только одно плосковыпуклое увеличительное стекло
Рисованная вручную стеклянная картина с бумажным кантом.
Объектив — главная часть фонаря, служит для увеличения картины и перенесения ее на экран. Состоит объектив из тех же стекол, что и фотографические, так называемых портретных объективы: с каждой стороны трубки находится система из двух увеличительных стекол, объектив имеет механическую систему регулировки резкости.
Устройством своим она
повторяет обычные
керосиновые лампы.
Расположена лампа
в корпусе фонаря между
рефлектором и конденсором.
- мощность лампы
- керосиновая лампа
- размер кадра
- -
Доступ к ней возможен
через дверцу в боковой
стенке корпуса аппарата.
Корпус фонаря изготовлен
из жести.
Для отвода тепла и копоти от лампы, сверху на корпус одевается специальная жестяная труба. Оптическая система фонаря состоит из: рефлектора, представляющего собой съемное металлическое полированное зеркало, отражающее свет от лампы; конденсора (увеличительного стекла в оправе) и двухлинзового объектива, имеющего механическую систему регулировки резкости и закрепленного на передней стенке фонаря. Стекла-картинки вставляются в специальную подпружиненную рамку с лицевой стороны корпуса между конденсором и объективом. Причем вставляются стекла, как и пленка в обычных диапроекторах — вверх ногами.
Для транспортировки и хранения фонарь разбирается и месте с принадлежностями помещается в специальный деревянный кейс.
Фотогалерея

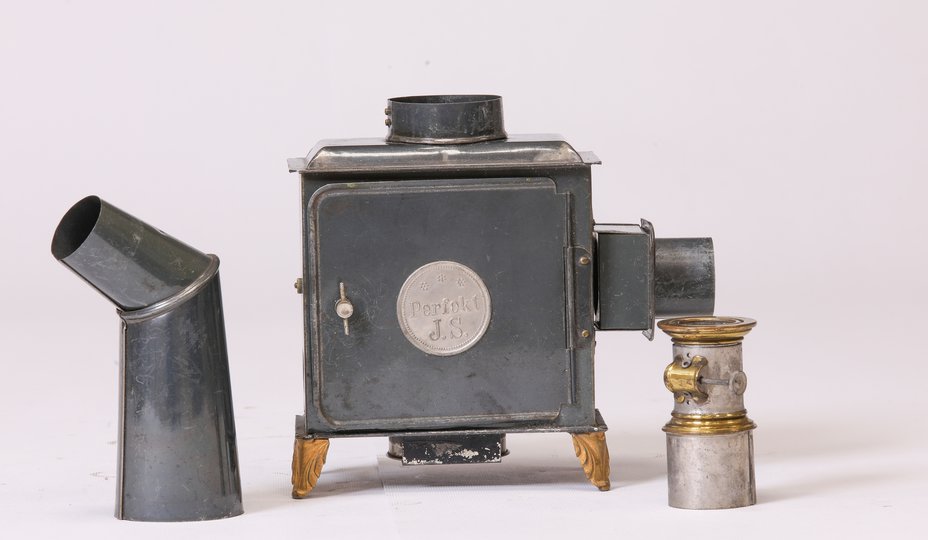

Perfekt JS фонарь со снятыми объективом и трубой

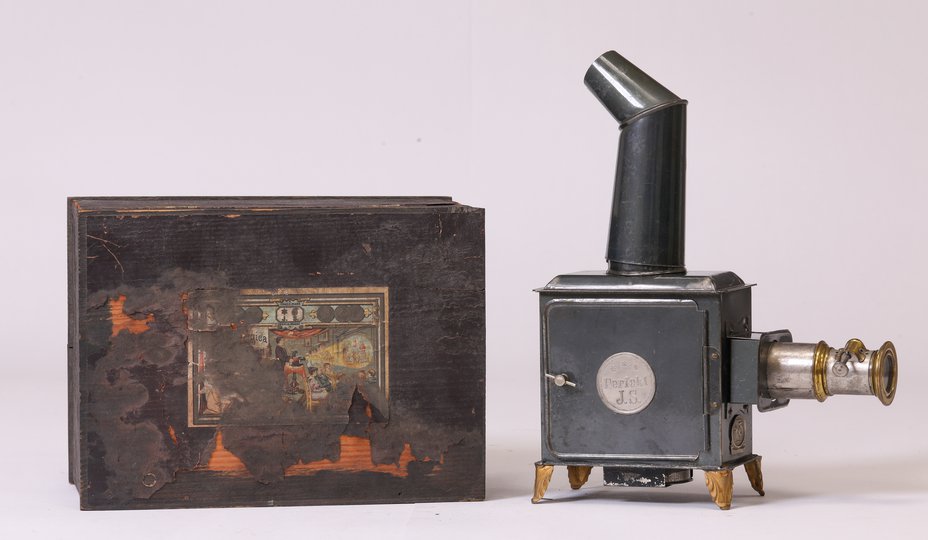

Perfekt JS фонарь с коробкой

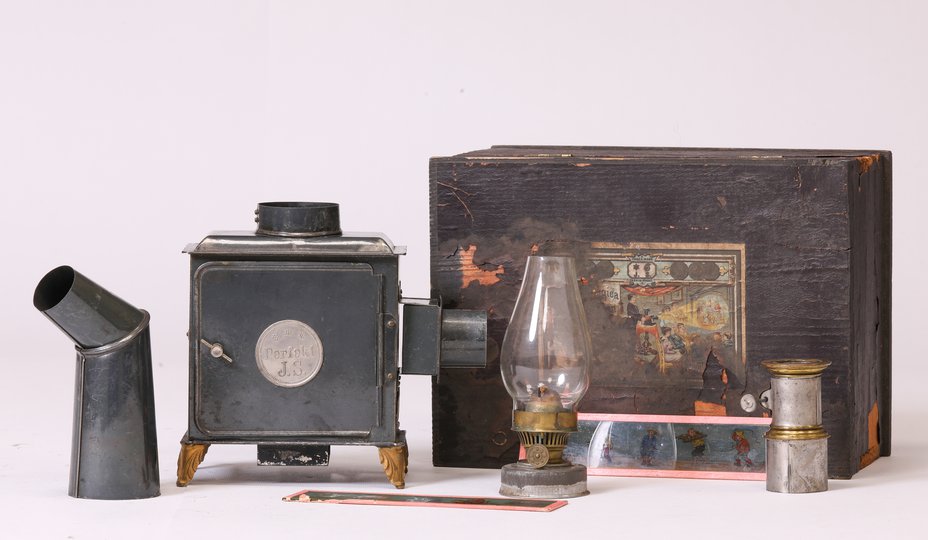

Perfekt JS фонарь в разобранном виде с коробкой
