Фильмоскоп «Ф-68»

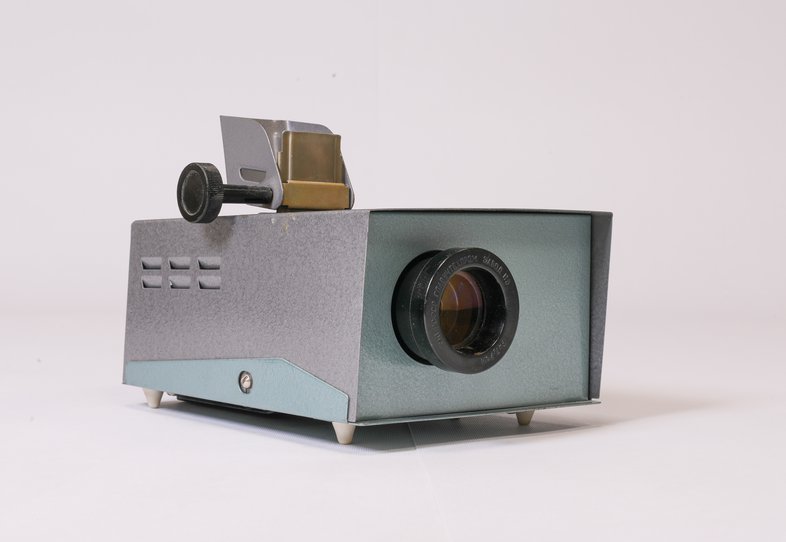

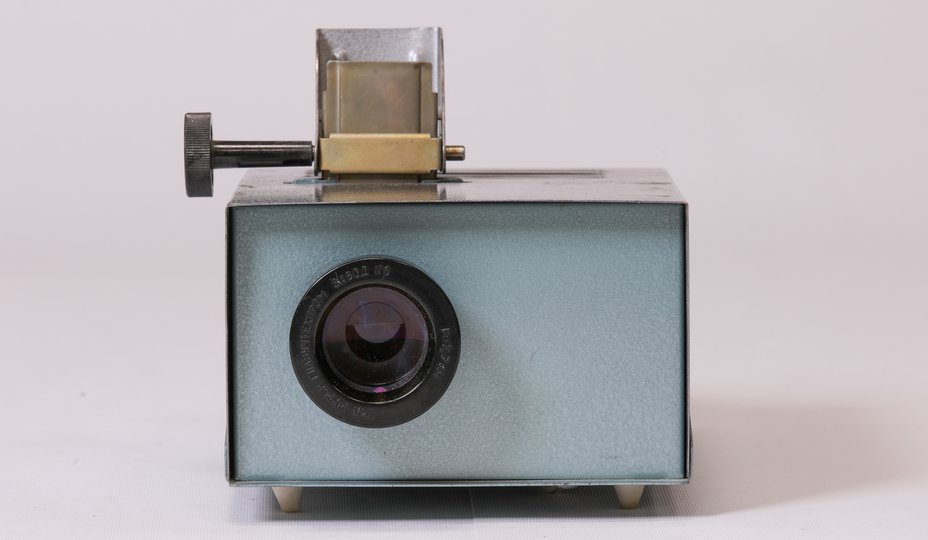

Фильмоскоп «Ф-68» выпускался в 60-х 70-х годах на Заводе №6 Школьного приборостроения в г. Загорск. Предназначался фильмоскоп для просмотра диафильмов на 35 мм кинопленке с размером кадра 18×24мм. Аппарат обладал удобной рамкой для протяжки диафильмов.

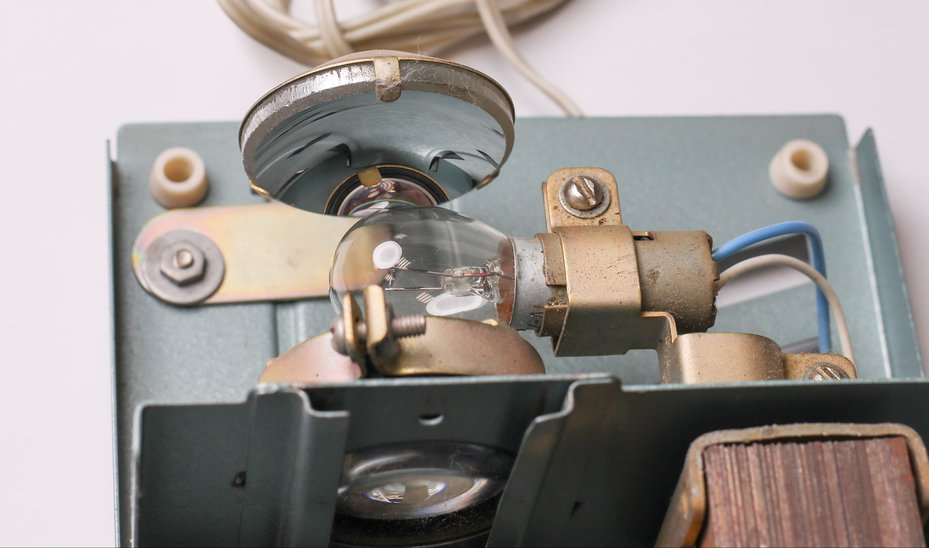

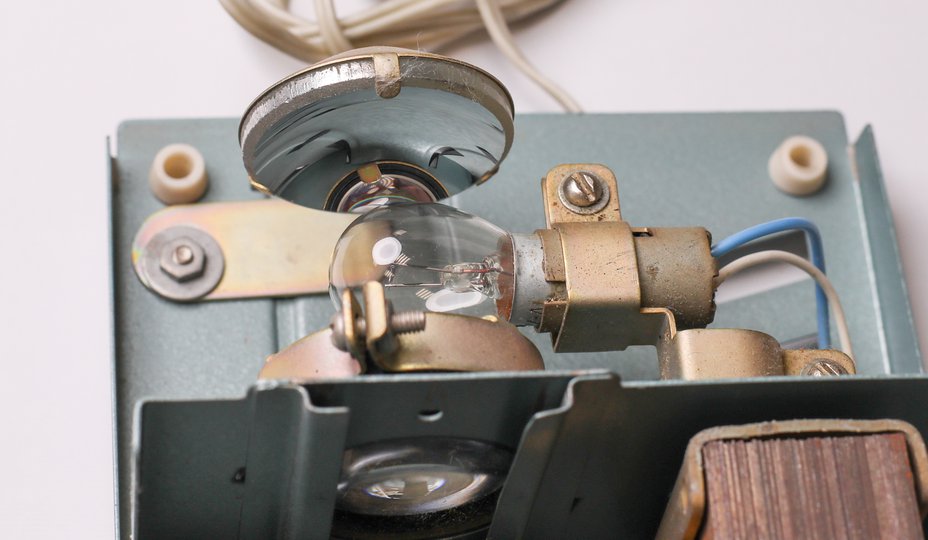

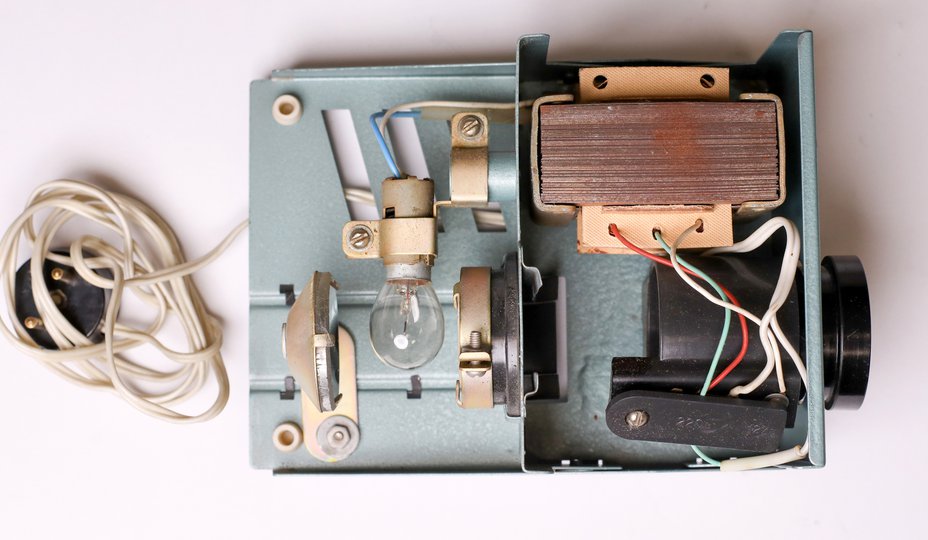

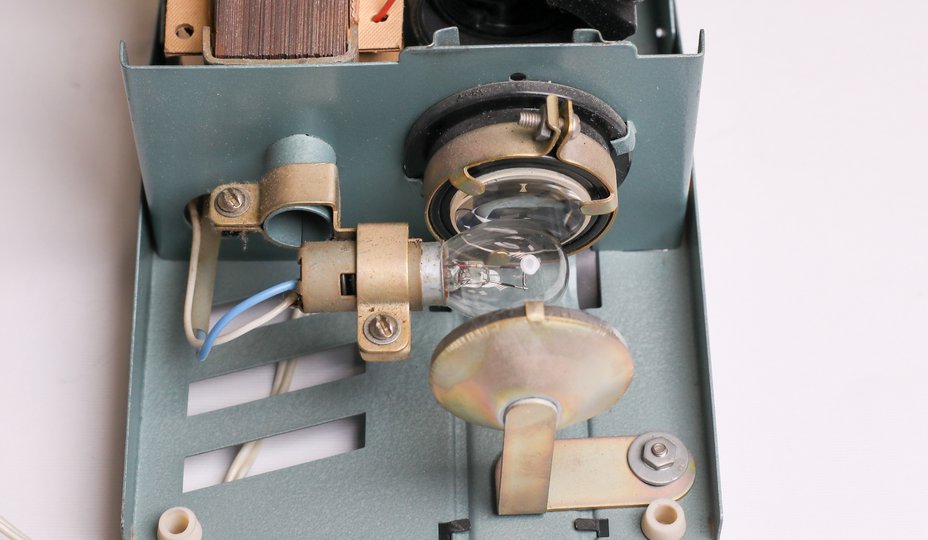

Оптическая система фильмоскопа состоит из рефлектора (А), автомобильной лампы А6–21 (Б), конденсора (В) и объектива типа «перископ» 1:4,8/77 мм. (Д). Рамка для протяжки диафильма вставляется между конденсором и объективом и направляет просмотренную пленку в специальный канал на дне аппарата (Г)

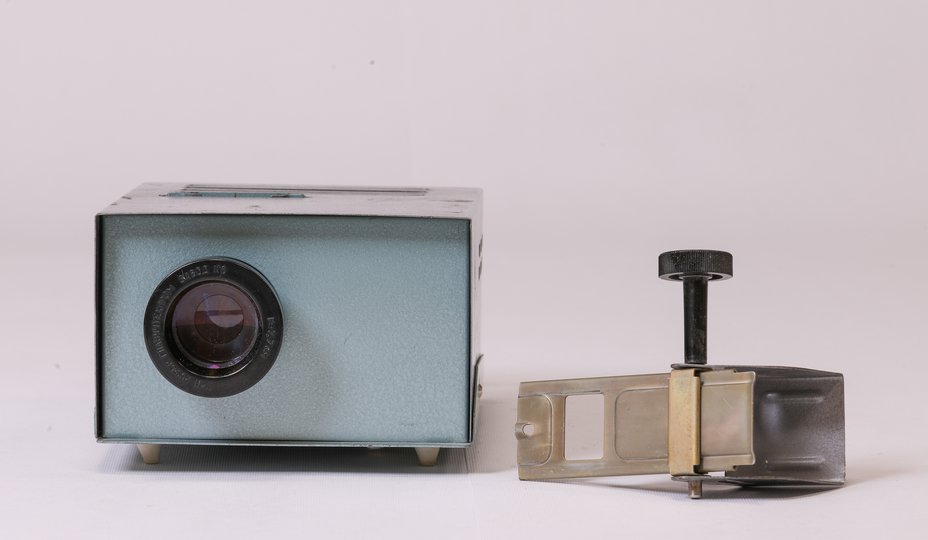

Удобная классическая рамка для протяжки диафильмов на 35 мм кинопленке с размером кадра 18х24 мм.

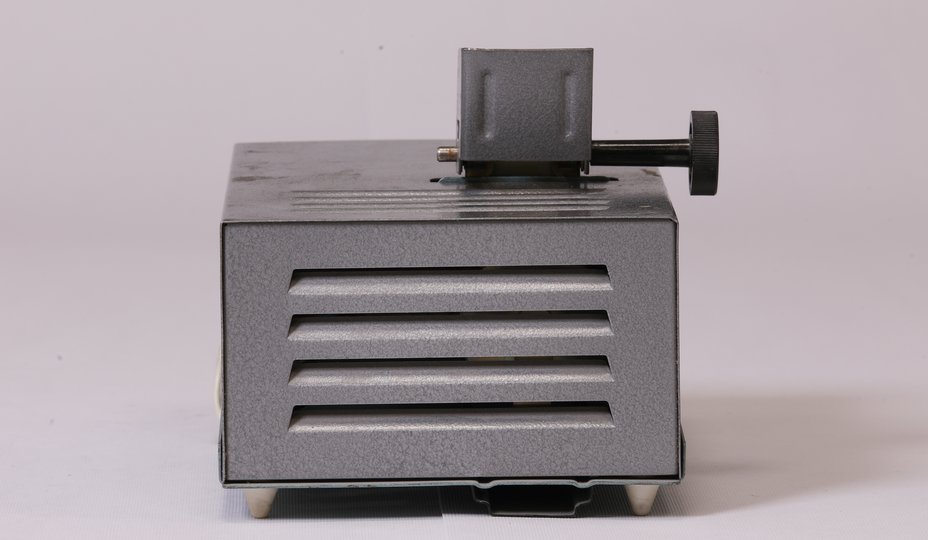

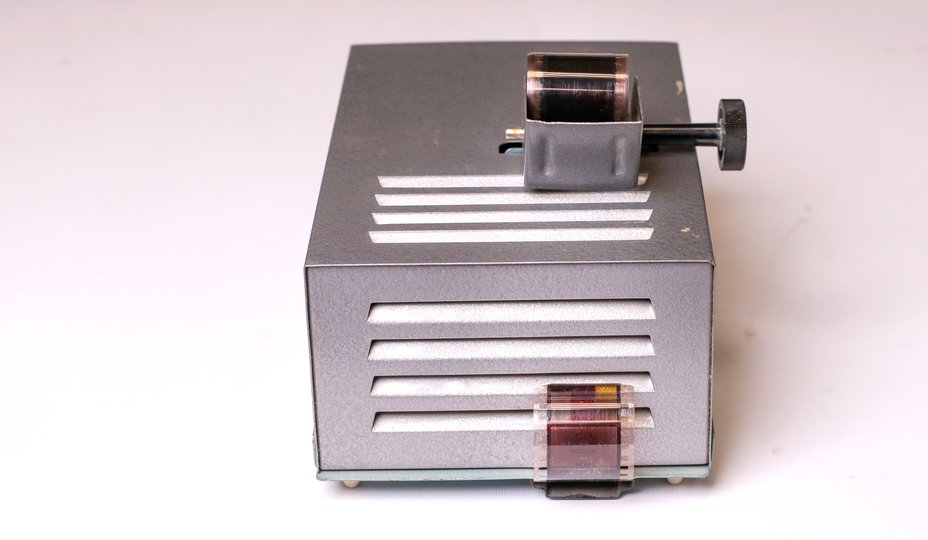

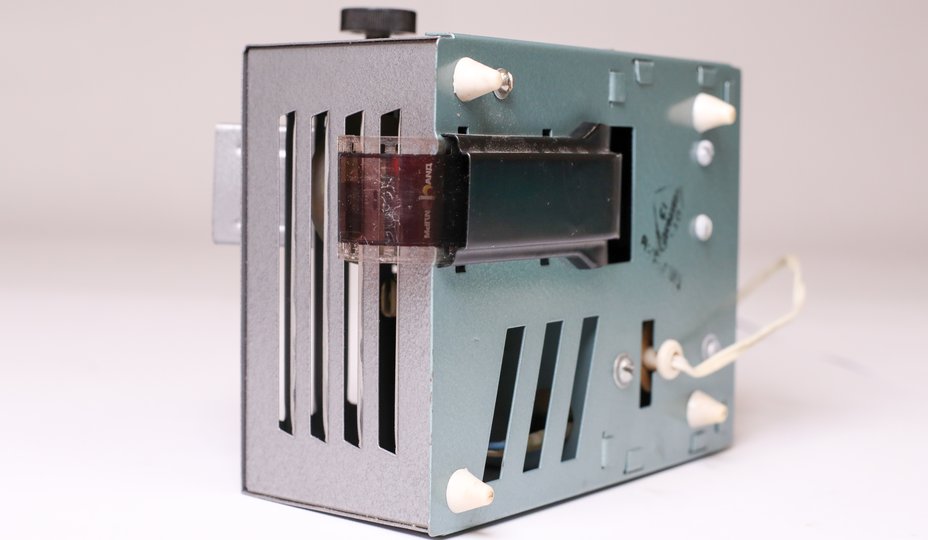

Просмотренная пленка проходит через специальный канал на дне аппарата и выходит наружу на задней стенке фильмоскопа.

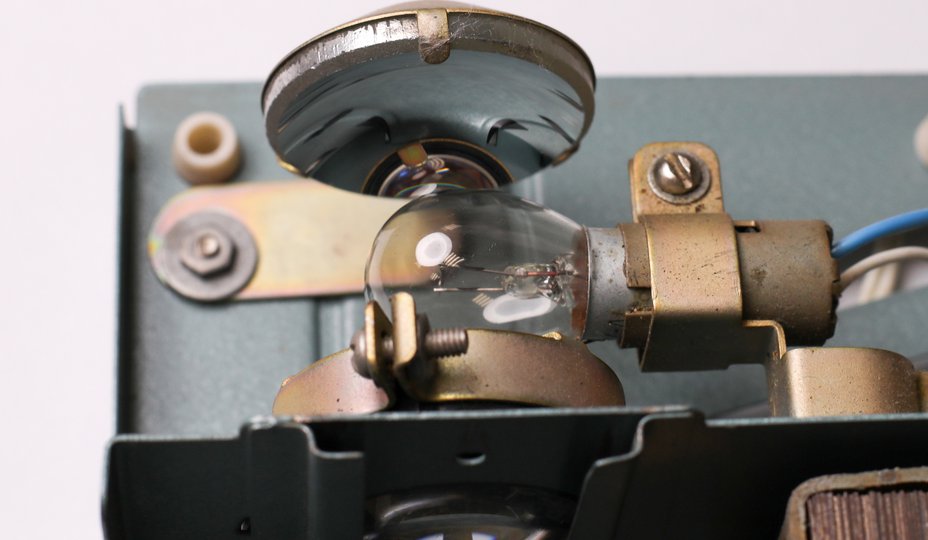

Оптическая система фильмоскопа
состояла из рефлектора,

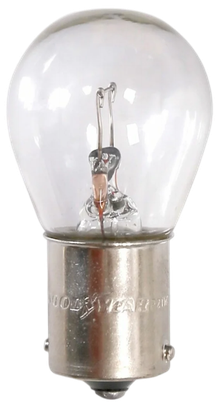

автомобильной лампы А6–21,
конденсора и объектива типа
«перископ» 1:4,8/77 мм.
- мощность лампы
- 21 / 30 ватт
- размер кадра
- 18х24 мм
Вместе это давало характерные
искажения картинки — кривизну
поля и сферическую аберрацию
(ослабление резкости по краям кадра).
При должной настройке фокуса,
впрочем, можно было добиться
не идеальной, но вполне приемлемой
картинки.
Как и во всех моделях, использующих
лампу А6–21, сейчас ее можно заменить
на лампу К-6–30 и получить более
яркую и четкую картинку.
За время выпуска этой модели проектора, было несколько модификаций — линзы в объективе могли быть обе стеклянными с просветлением, а могла быть стеклянной с просветлением только передняя, а задняя быть пластиковой и без покрытия. Существовали и другие не очень существенные различия в разных модификациях этого фильмоскопа (расположение выключателя и шнура питания, наличие накладок на корпусе и т. д.).
Питался фильмоскоп от электрической сети 127/220в, причем переключение входящего напряжения осуществлялось изменением положения переключателя, расположенного на трансформаторе.
Стоил аппарат в 60−70е г. г. 10 ₽ 85 коп.
