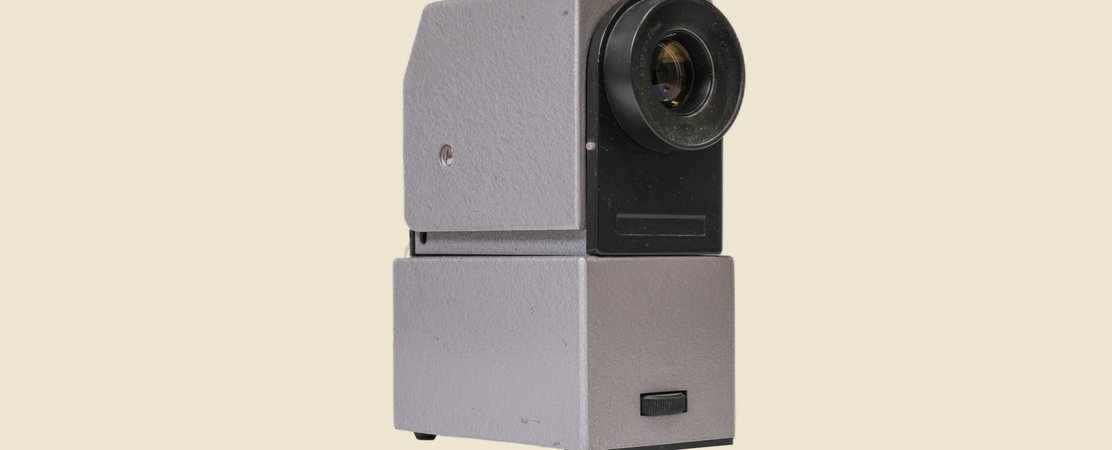

Диапроектор «Свет ДМ-4Т»
Диапроектор «Свет ДМ-4Т» выпускался на Московском производственном электромеханическом объединении «Экран» в 80−90е гг. Проектор предназначался для просмотра слайдов, диафильмов и фотоплёнки.

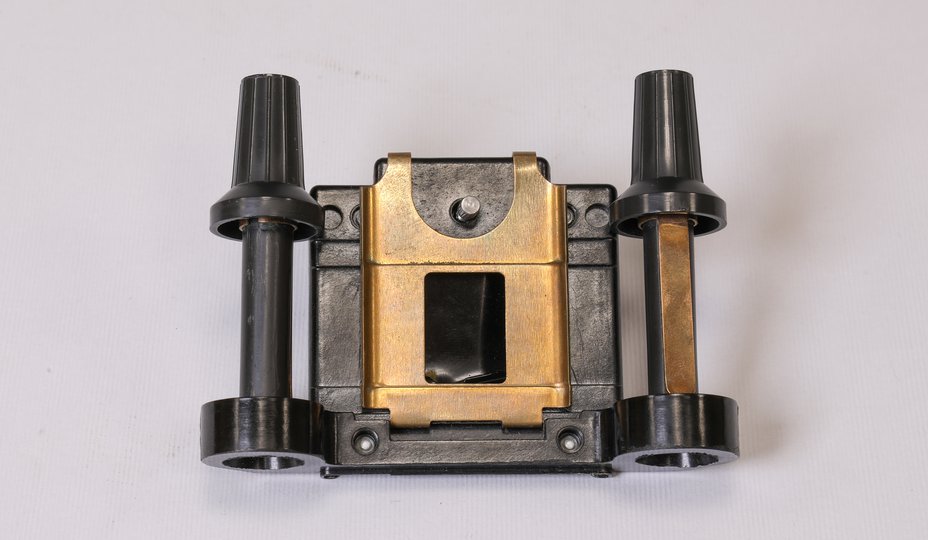

В комплект поставки входили передвижная рамка для слайдов в рамках 50×50 мм, фильмовый канал с прижимной рамкой 18×24 мм для диафильмов, прижимная рамка 24×36 мм для 35 мм фотопленки.

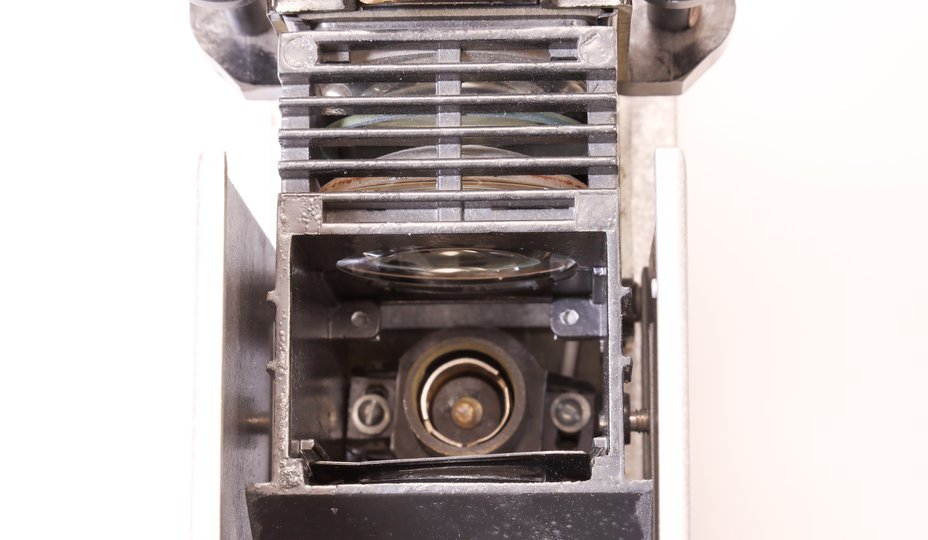

Источником света служит проекционная лампа К-12–90 (12 вольт, 90 ватт) со световым потоком 2300 лм, питающаяся от трансформатора (отсюда и буква «Т» в названии модели).

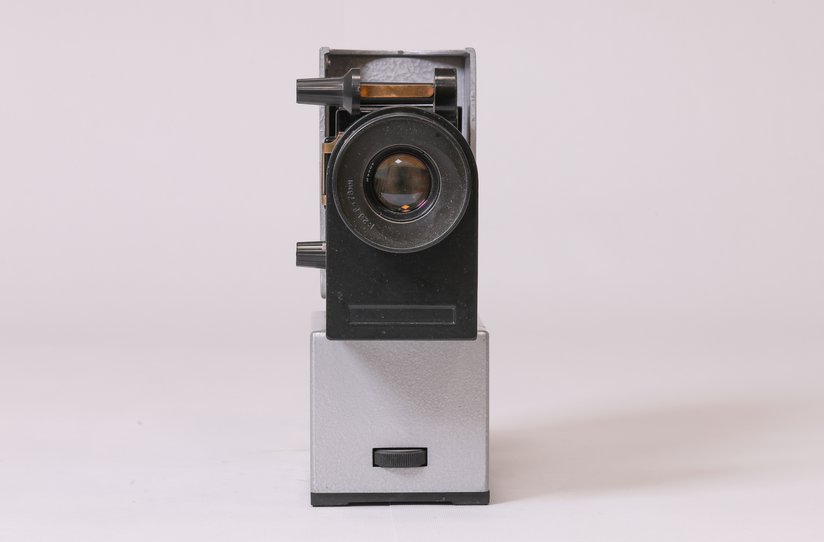

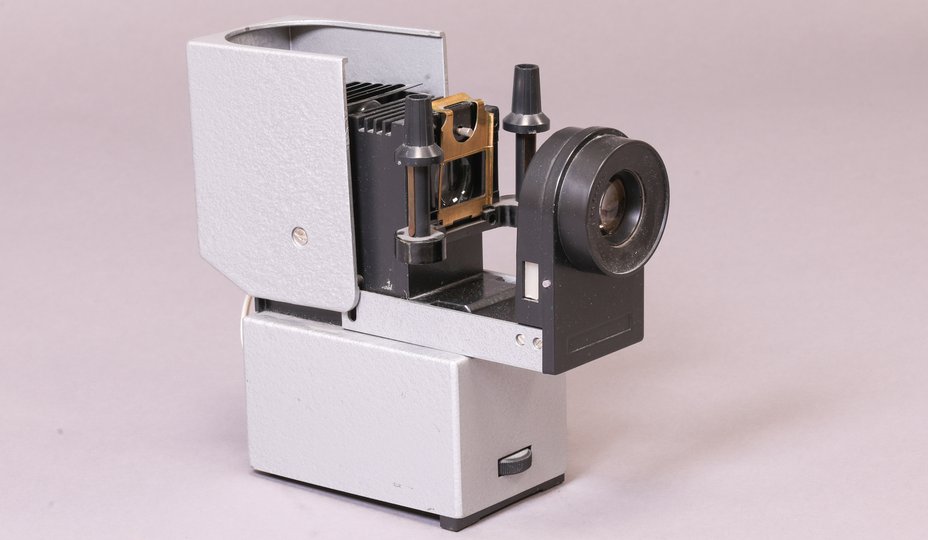

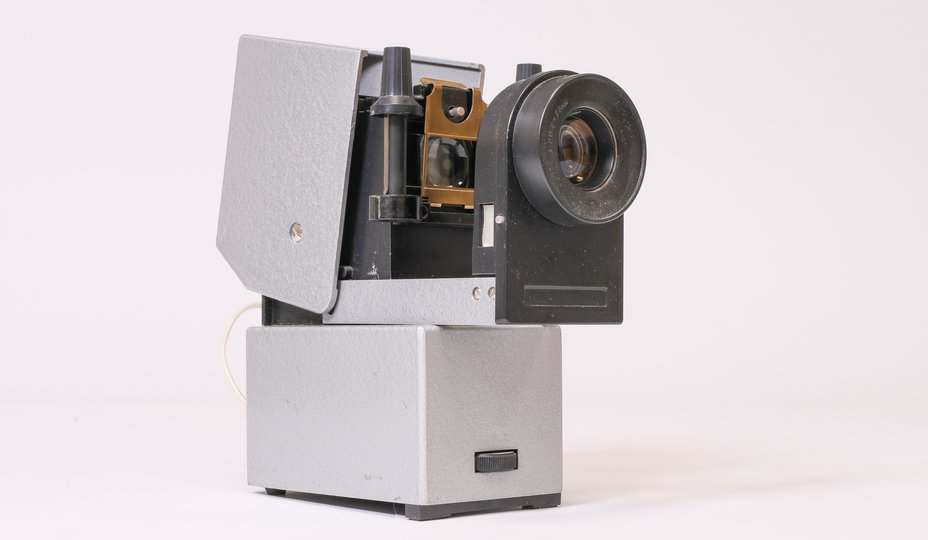

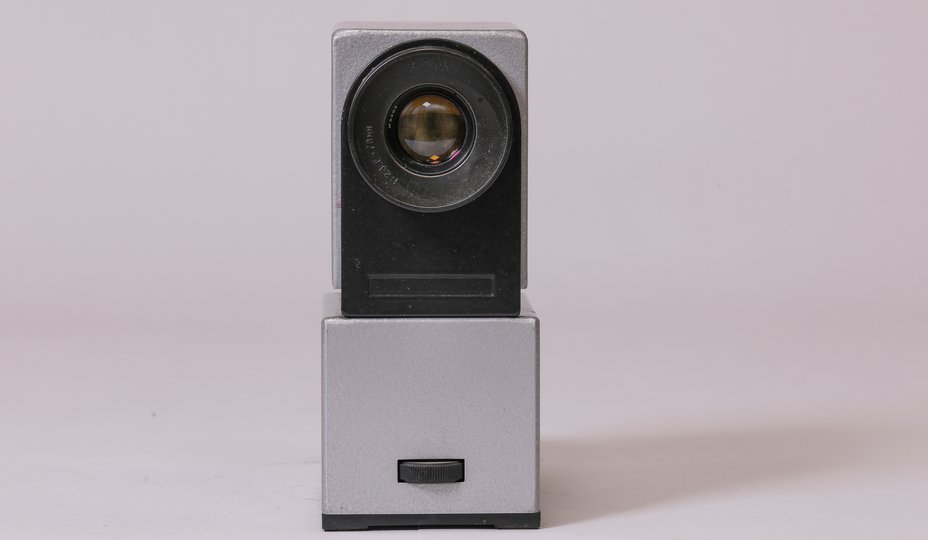

Помимо лампы (Б) в оптическую систему проектора входят: рефлектор (А), трехлинзовый конденсор (В) с теплофильтром, предохраняющим пленку от чрезмерного нагрева лампой, и трехлинзовый проекционный объектив (Г) типа «триплет» 2,8/78 с просветленными линзами.

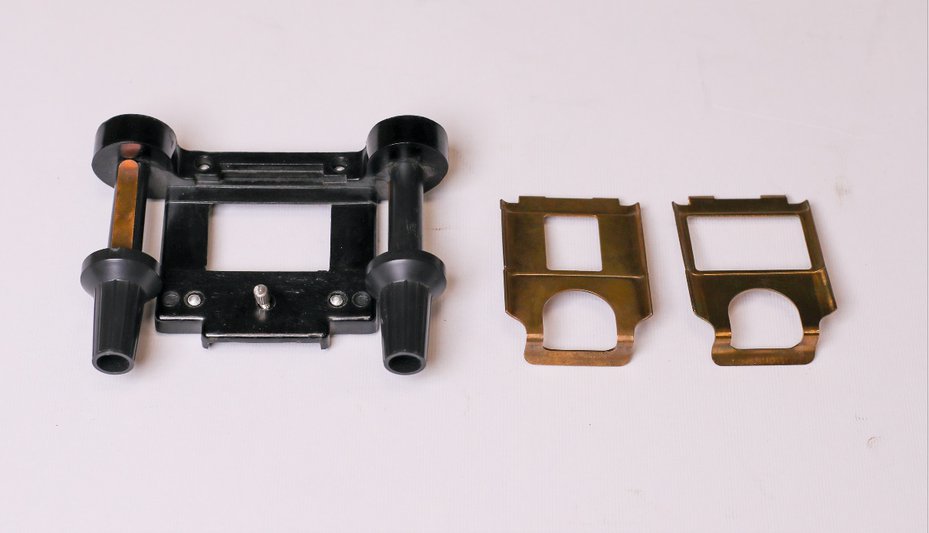

В комплект поставки входили: фильмовый канал (А) с прижимными рамками 18×24 мм для диафильмов, и 24×36 мм для 35 мм фотопленки и передвижная рамка (Б) для слайдов в рамках 50×50 мм

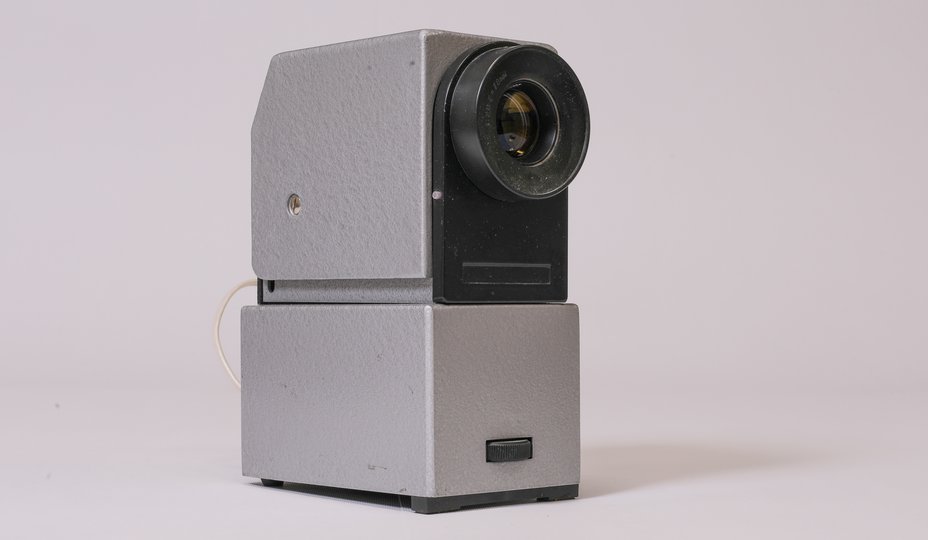

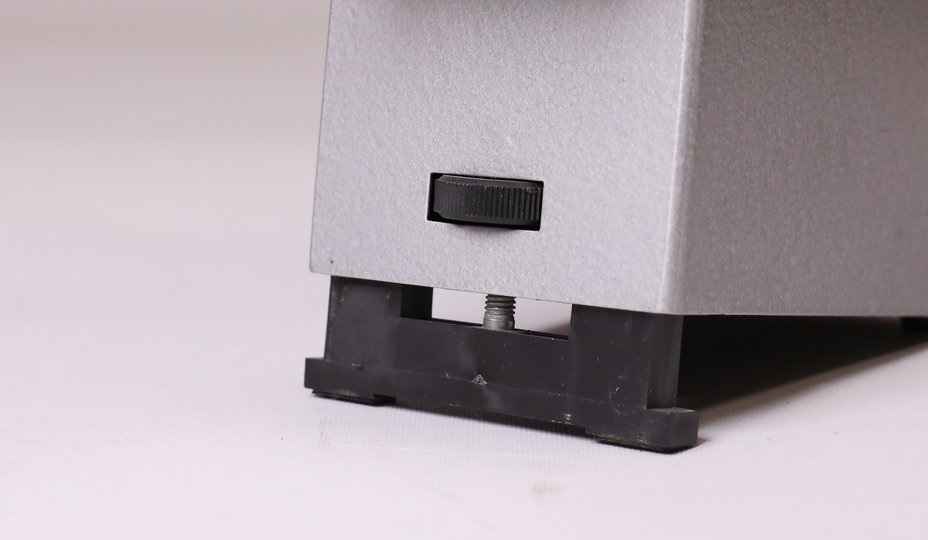

Для изменения угла наклона аппарата, его передние ножки сделаны регулируемыми при помощи колесика на передней стенке корпуса.
Источником света служила проекционная
лампа К-12–90 (12 вольт, 90 ватт) со световым
потоком 2300 лм, питающаяся от трансформатора
(отсюда и буква «Т» в названии модели).
- мощность лампы
- 90 ватт
- размер кадра
- 18×24 мм, 24х36 мм
Помимо нее в оптическую систему проектора
входили рефлектор, трехлинзовый конденсор
с теплофильтром, предохраняющим пленку
от чрезмерного нагрева лампой, и трехлинзовый
проекционный объектив типа «триплет» 2,8/78
с просветленными линзами.
Благодаря такой конструкции оптической системы,
при проекции получалось очень яркое и четкое
по всей площади кадра изображение.
Охлаждение проектора в отличие от модели
«Свет ДМ-4», было конвекционным.
Рамка для 35 мм пленки фиксировалась на своем месте прижимным винтом. Для изменения угла наклона аппарата, его передние ножки сделаны регулируемыми при помощи колесика на передней стенке корпуса. Максимальный размер получаемого на экране изображения составлял почти 2 метра по диагонали, рабочее расстояние от проектора до экрана — от 1,5 до 3 метров.
Питание проектора осуществлялось от электросети 127/220в, причем переключение входящего напряжения осуществлялось изменением положения предохранителя, расположенного на задней стенке аппарата.
