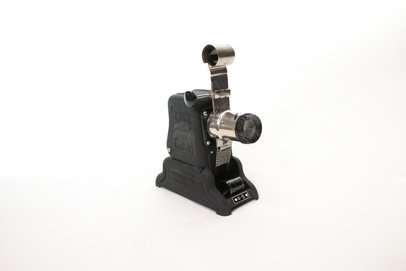

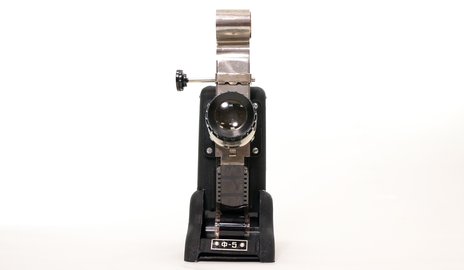

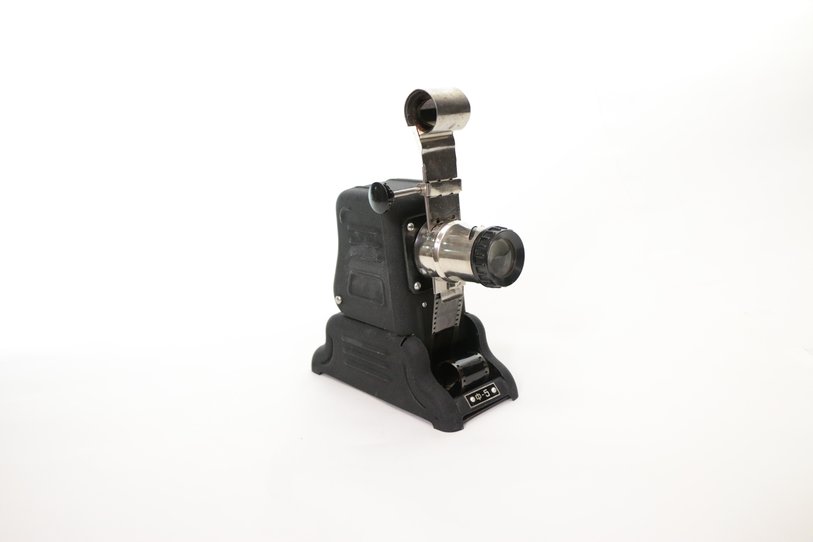

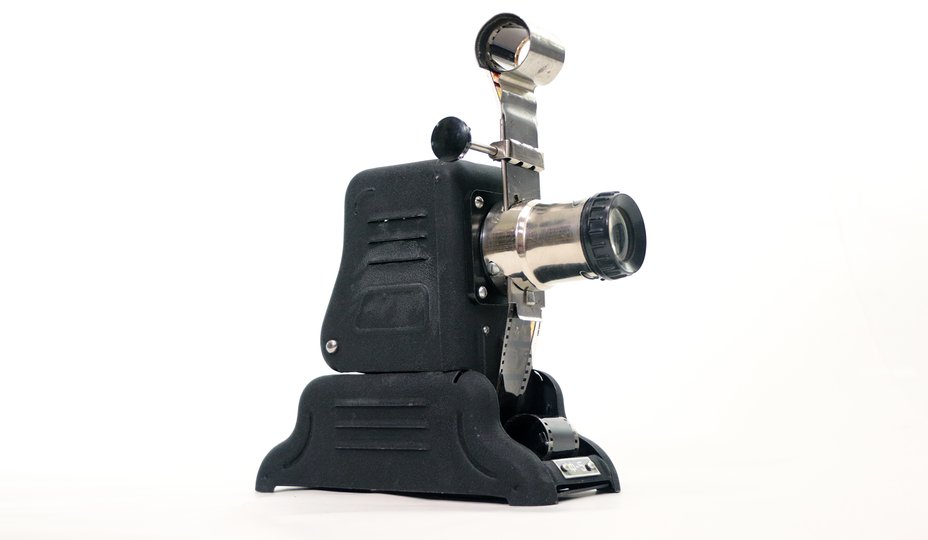

Фильмоскоп Ф-5

середина 1950х – конец 1950х гг.

Государственный Союзный завод № 467 Народного комиссариата авиационной промышленности в г. Павлово Нижегородской области

Это одна из довольно редких моделей. Форма аппарата характерна для того времени и напоминает Ф-49 (народное название - «танчик») или ФГК-49. Похожим на эти модели было и довольно простое внутреннее устройство аппарата.

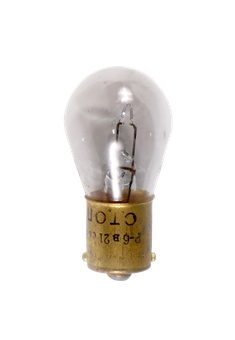

Фильмоскоп был предназначен для показа диафильмов на 35мм пленке. В качестве источника света в Ф-5 использовалась лампа СТОП Р-6. Впоследствии лампа СТОП Р-6 была заменена в производстве на А6-21

мощность лампы: 21 свеча
размер кадра: 18х24 мм

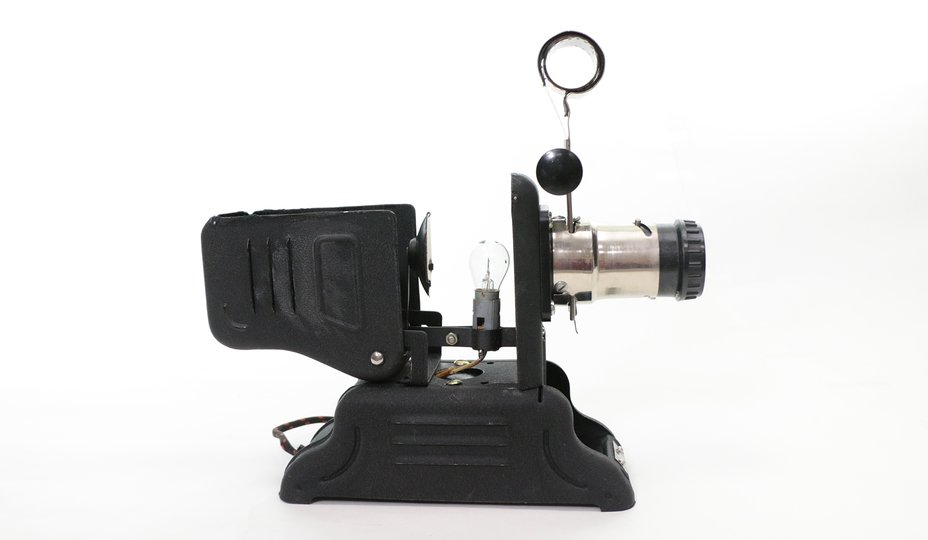

Помимо лампы, оптическая система состояла из отражателя,
двухлинзового конденсора и

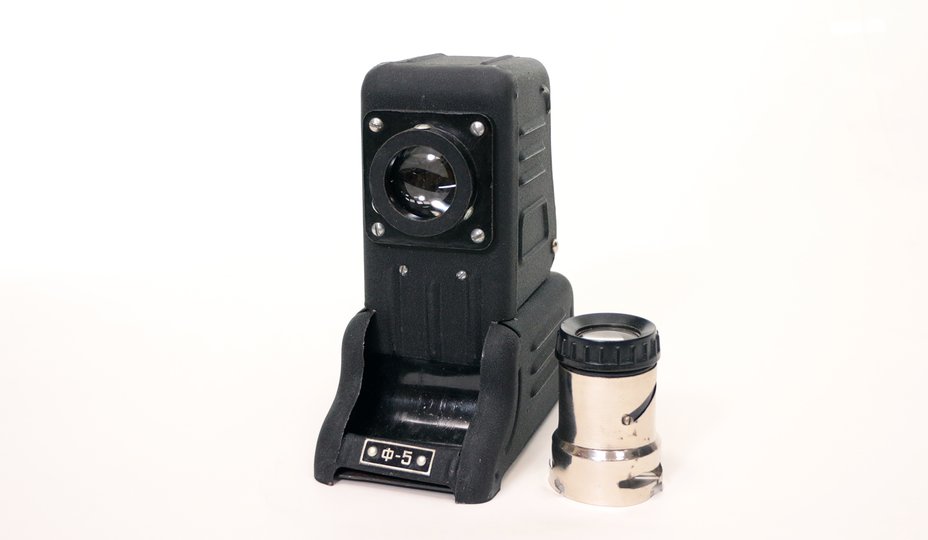

двухлинзового объектива типа "Перископ"
с фокусным расстоянием 67,3мм
и относительным отверстием 1:2.
Для объективов этого типа характерно искажение - ”кривизна поля”
(недостаточная резкость по краям кадра).

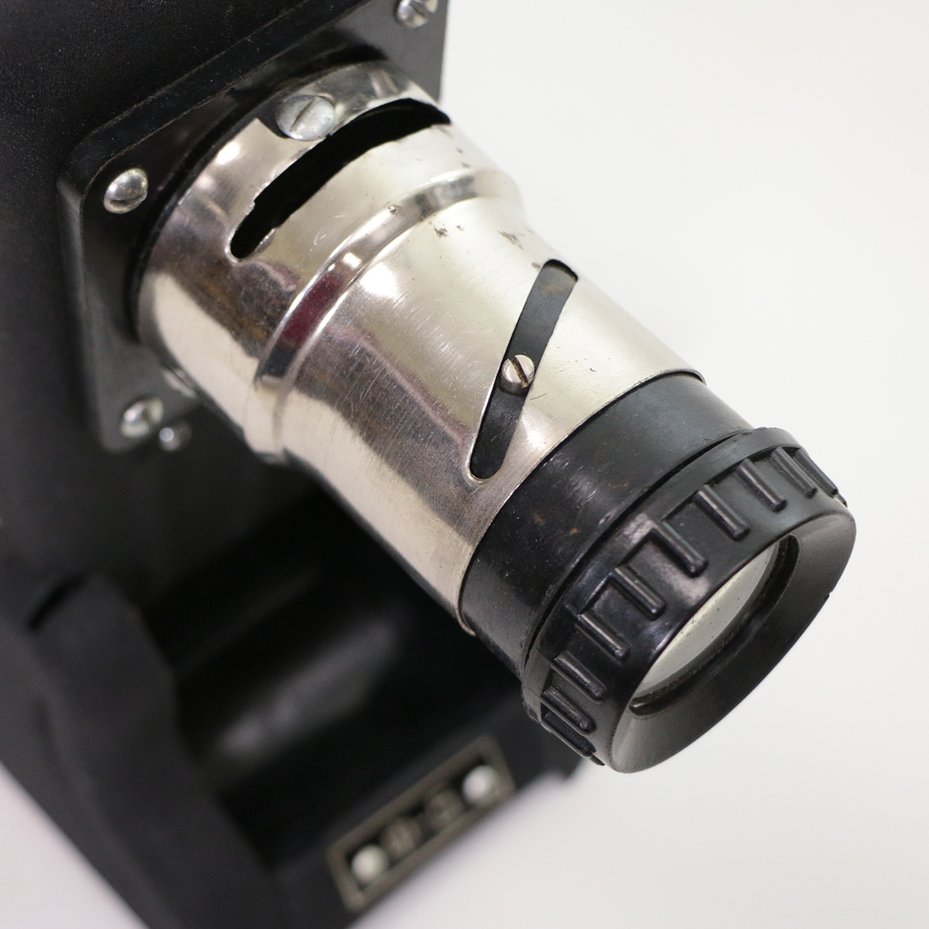

резкость регулировалась вращением объектива

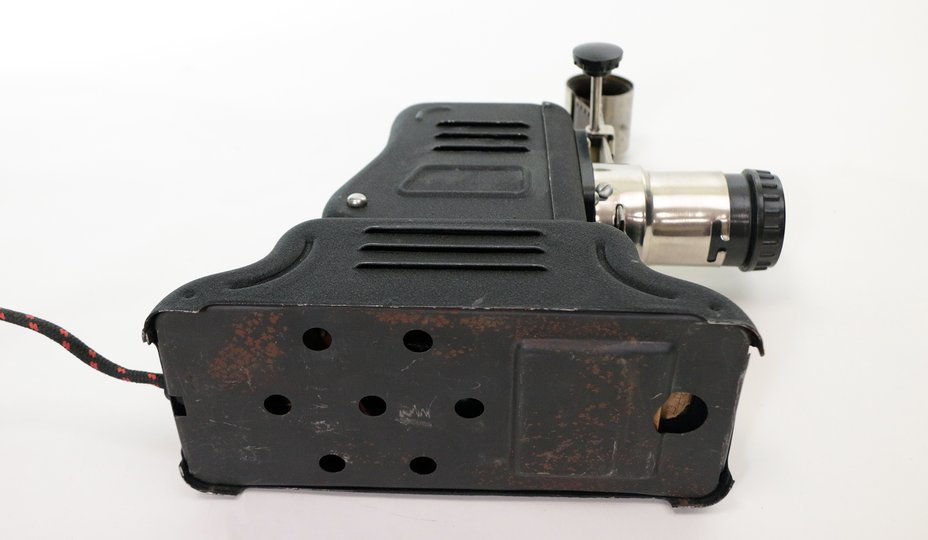

Работать аппарат мог от сети переменного тока 220 / 127 вольт или от 6-вольтовой батареи (аккумулятора). Переключение напряжения производилось специальными перемычками, расположенными на дне корпуса аппарата с обязательным отключением его от электросети.
