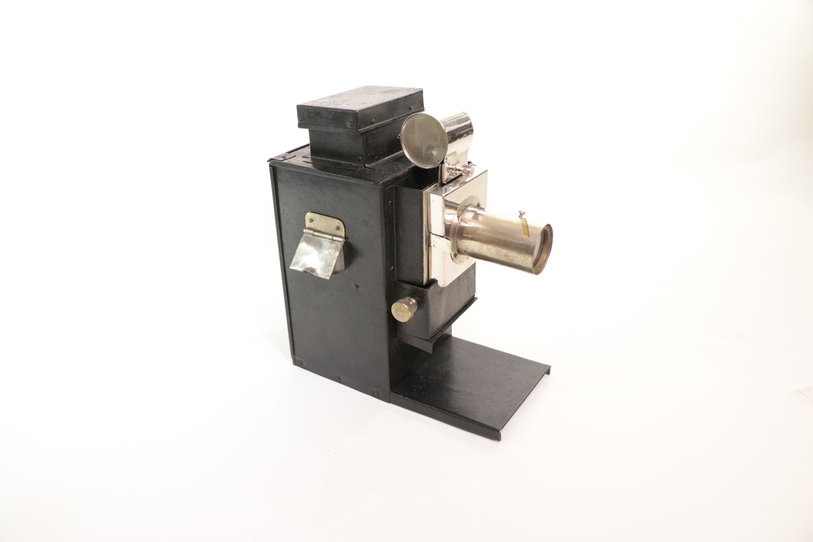

Проектор Фильмоскоп

1930 – 1931г.

по заказу Всесоюзного смешанного акционерного издательства «Физкультура и туризм»

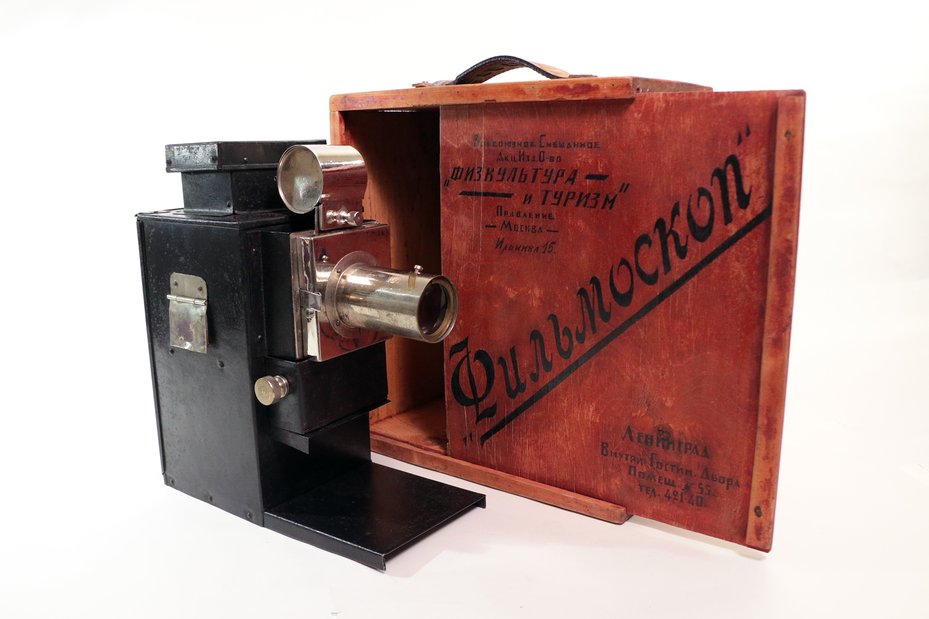

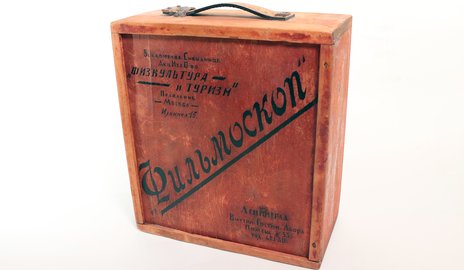

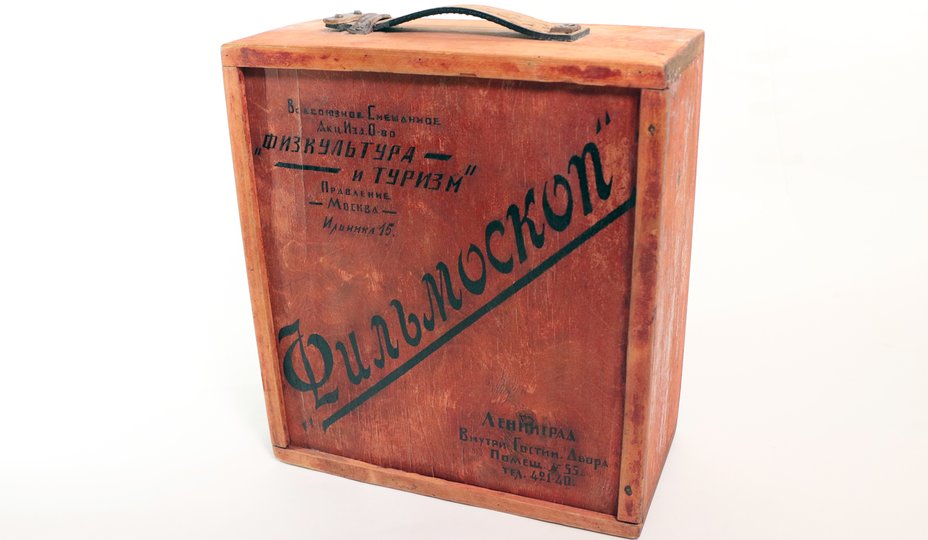

Аппарат по компоновке и внутреннему устройству напоминает и волшебный фонарь и Алоскоп. Судя по качеству сборки и отсутствию маркировки на самом аппарате, можно предположить, что такие приборы выпускались небольшими сериями какой-либо артелью. На футляре аппарата есть маркировка «Всесоюзное смешанное акционерное издательство «Физкультура и туризм».
Поскольку издательство получило это название в 1930г, а уже с лета 1931 г. было включено в систему ОГИЗ, скорее всего аппарат был выпущен где-то в 1930 - 1931 году.

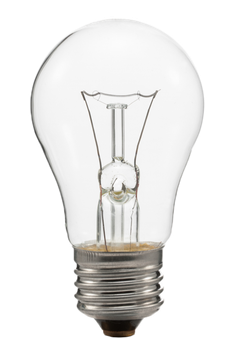

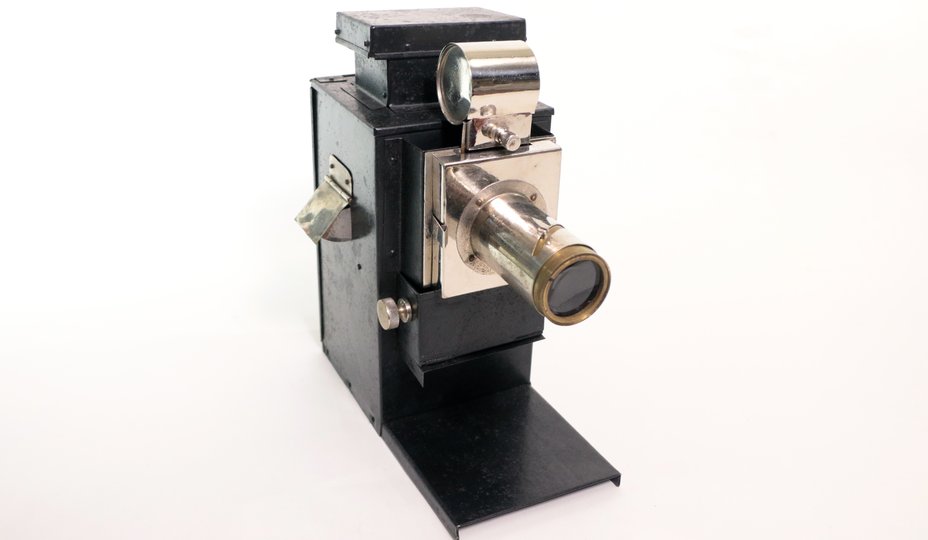

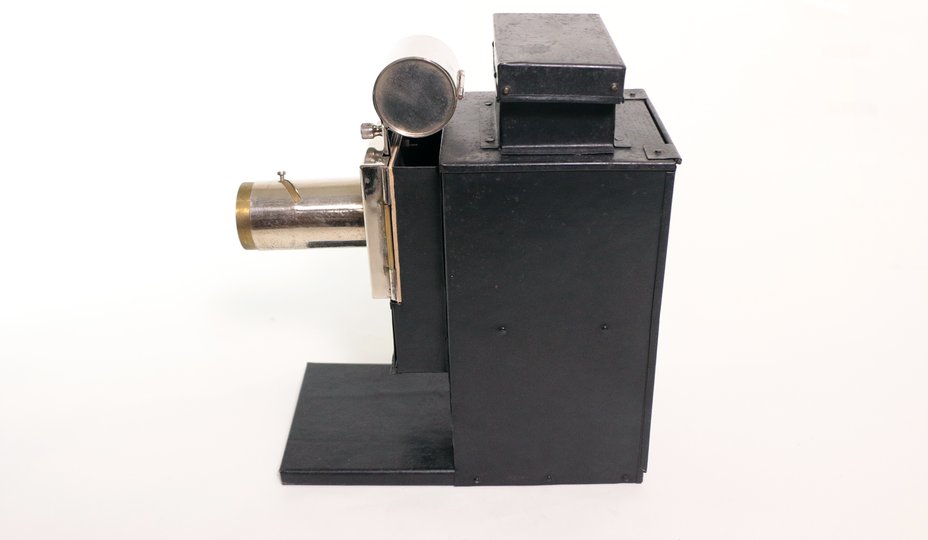

Оптическая система этого аппарата проста: отражатель света от лампы – отсутствует, лампа – обычная, работающая от бытовой электросети и не требующая специального трансформатора. Конденсор, собирающий свет от лампы в пучок и направляющий его на диафильм - заключен в кожух, служащий основанием для механизма протяжки пленки. Объектив аппарата по форме и размеру напоминает объективы «волшебных фонарей». Закреплен объектив на основании, служащем одновременно и передней крышкой механизма протяжки пленки.

мощность лампы: 40-60 ватт
размер кадра: 18х24мм

Механизм протяжки пленки состоит из относительно большого количества хорошо обработанных деталей. В более поздних, массовых моделях, узлы и детали проекторов делались значительно более простыми. Лампа заключена в светонепроницаемый короб, он же – корпус аппарата, с откидывающейся задней стенкой.

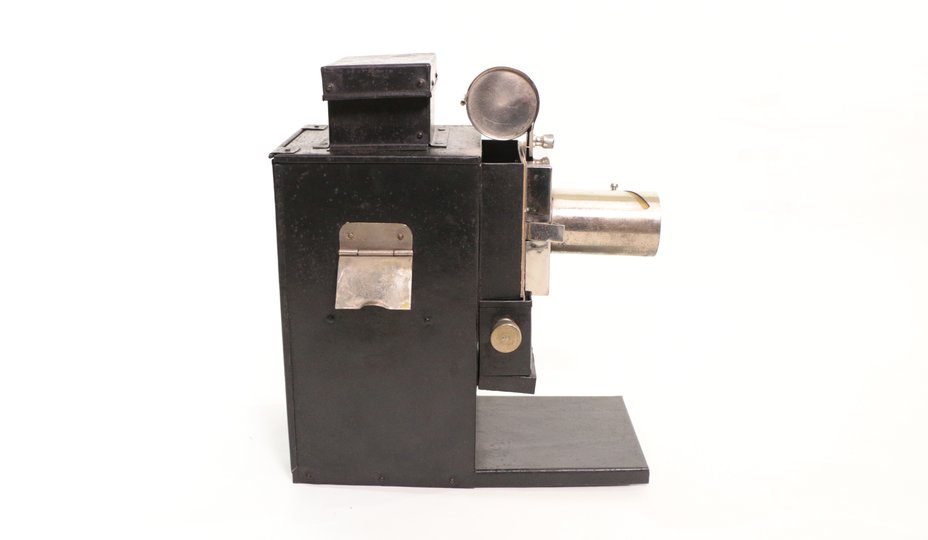

В боковой стенке корпуса на уровне лампы имелась откидная крышка – ширма. Она позволяла отводить избыточное тепло от лампы и при необходимости освещать лектору во время сеанса сопроводительный текст к диафильму. Похожие по конструкции и назначению крышки есть и у массовых моделей диапроекторов - Алоскопа и ФГК-49 На верхней крышке корпуса имеется труба, служащая для отвода тепла, образующегося при работе лампы. Похожие трубы имели предшественники диапроекторов – «волшебные фонари».
